Дата сдачи: 22.09.2016

Сварные металлические кожухи на круглую трубу

Достаточно несложное изделие и примечательно оно лишь фактом того,как удалось существенно сократить издержки заказчика, а также избавить своих рабочих от лишней головной боли.

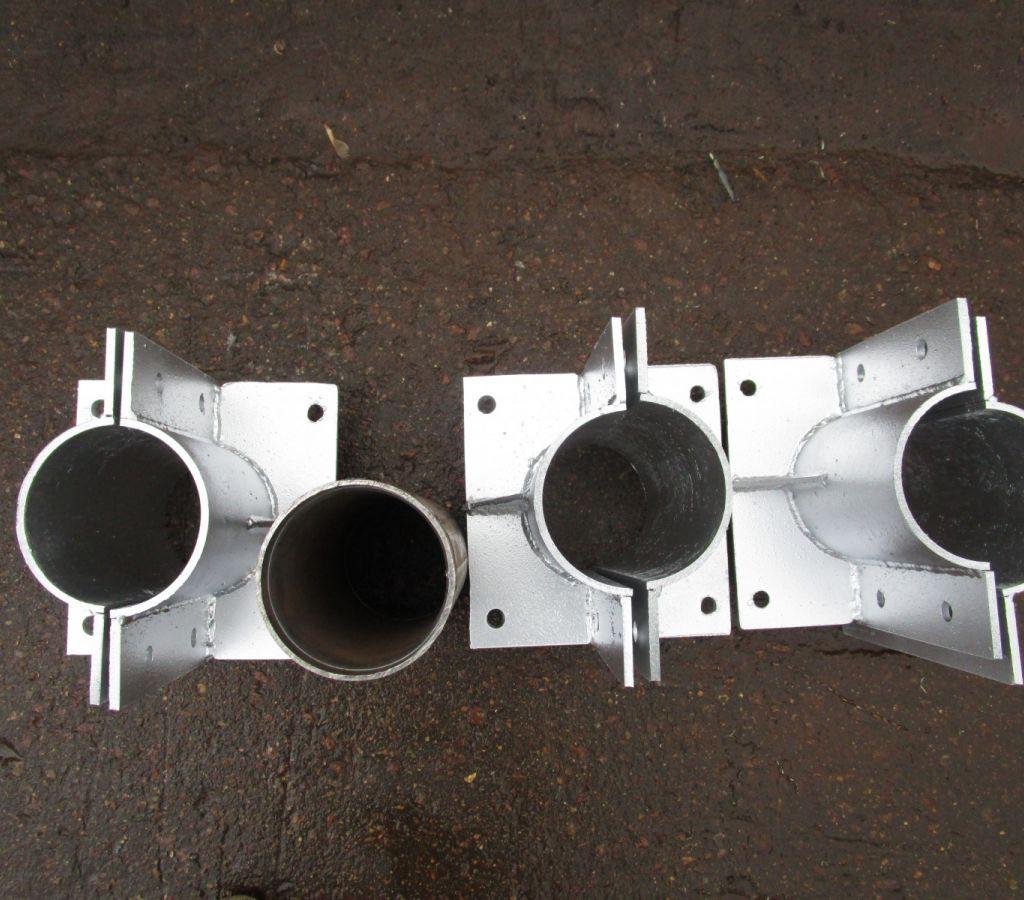

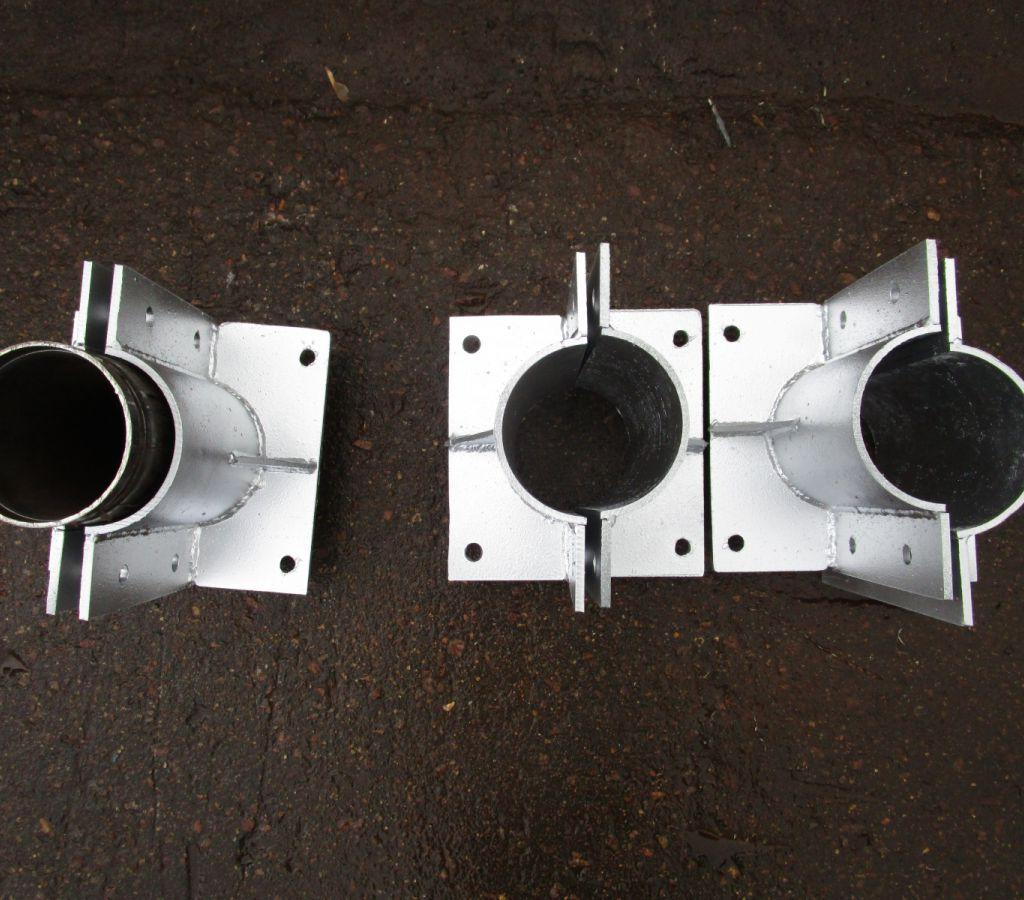

Изначально конструктор для колонны выбрал такой диаметр, что тело кожуха требовалось бы вальцевать, однако нами было предложено альтернативное решение. Мы решили слегка увеличить диаметр опорной колонны, чтобы в качестве кожуха можно было бы использовать трубу следующего за ней размера, что избавляло нас от необходимости от вальцевания листа t=10 мм (что является крайне дорогой операцией). В итоге выиграли все: нам было проще изготавливать эти сварные кожухи, а заказчик сэкономил деньги.

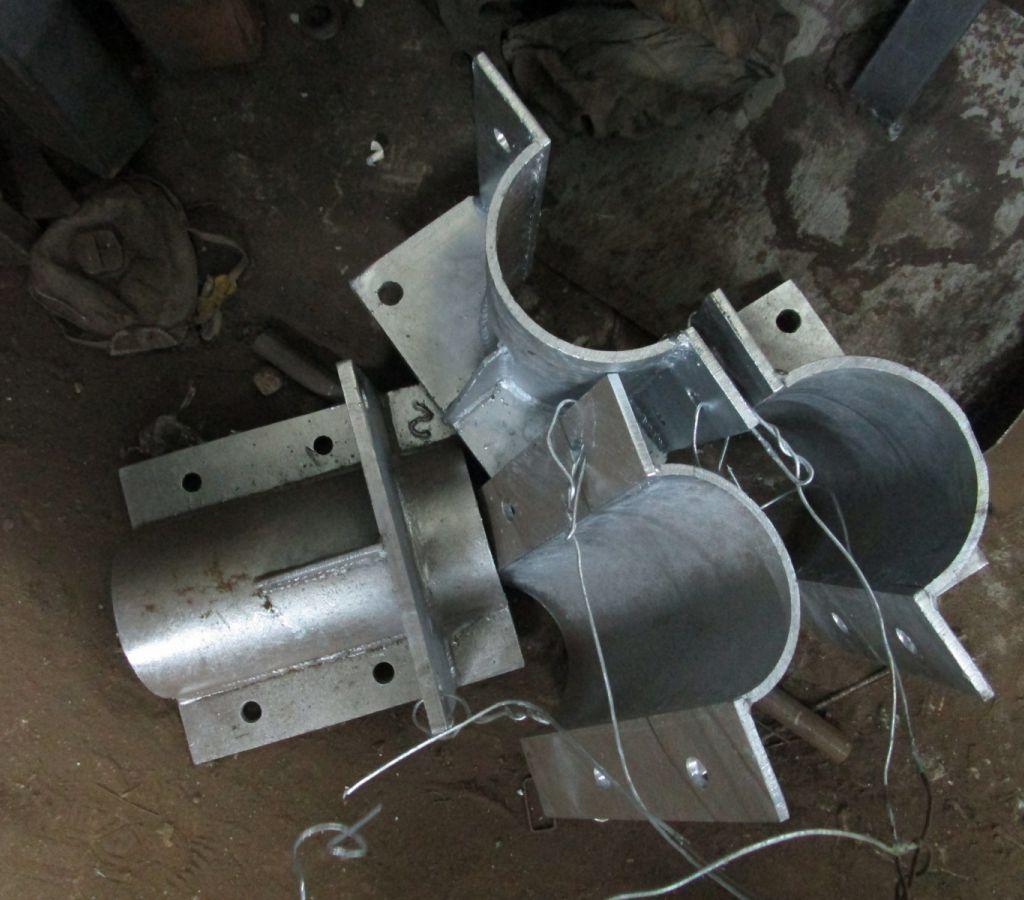

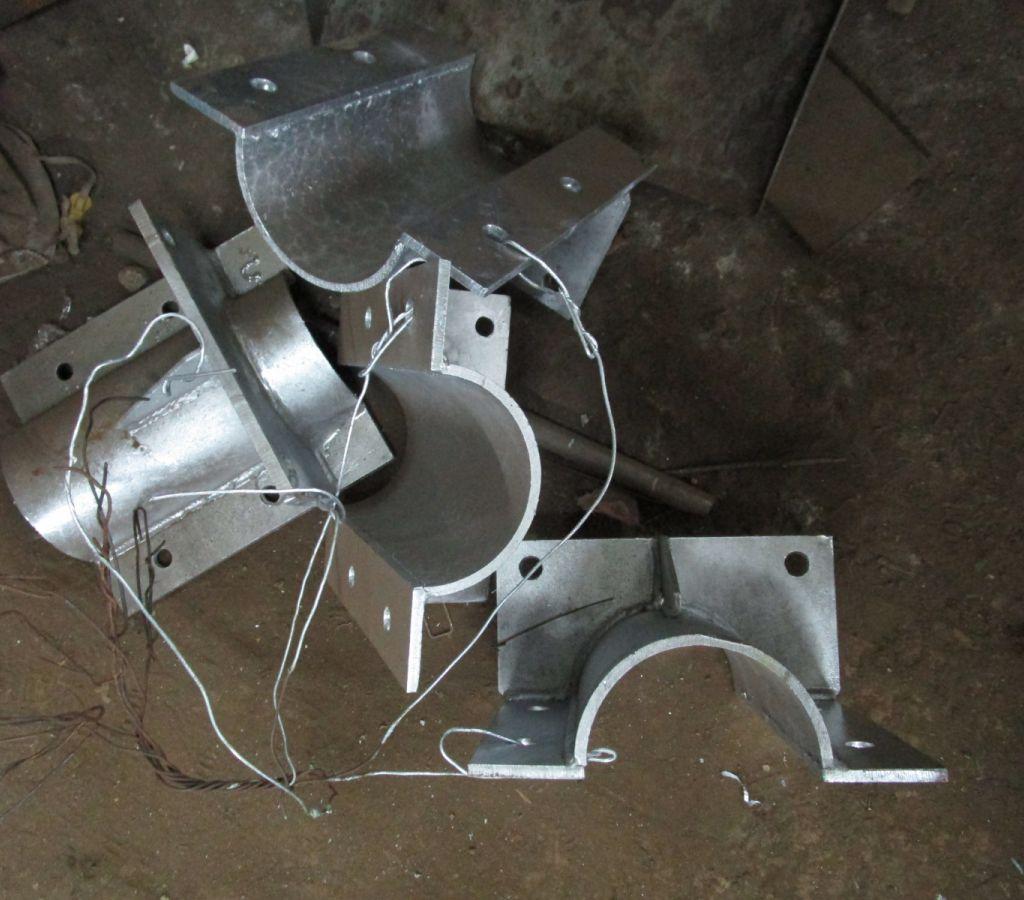

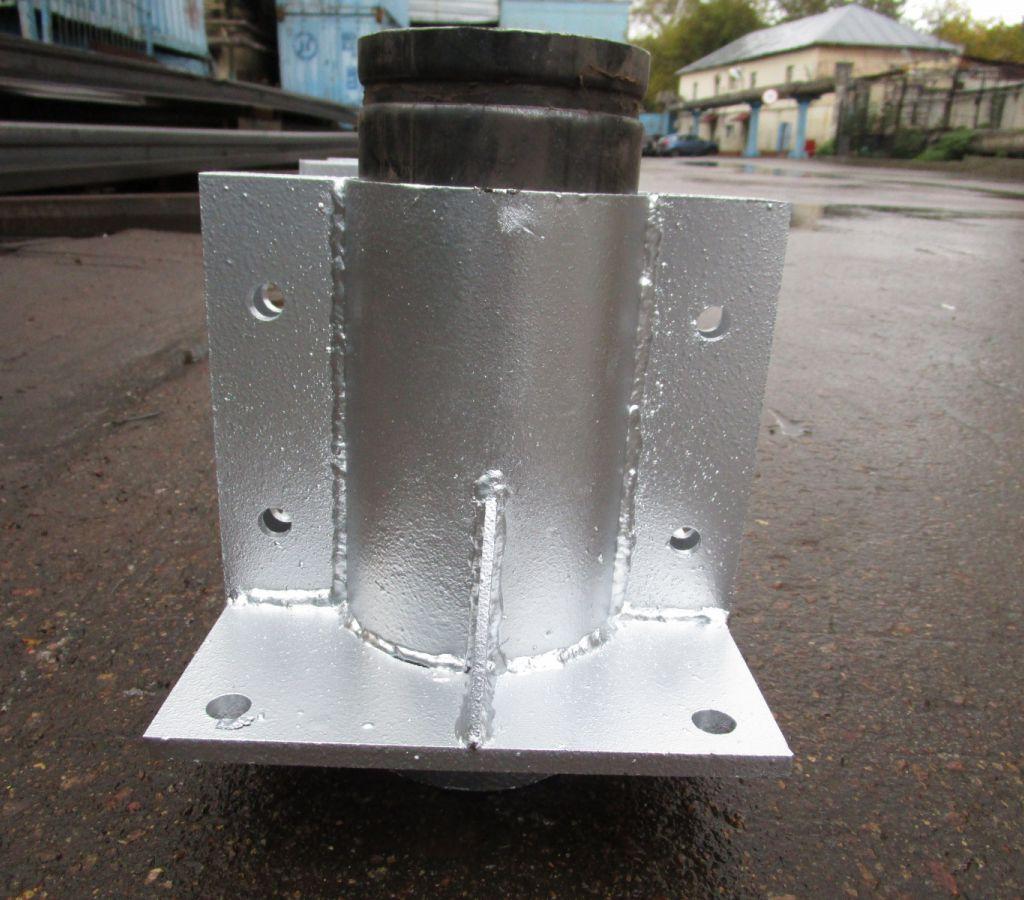

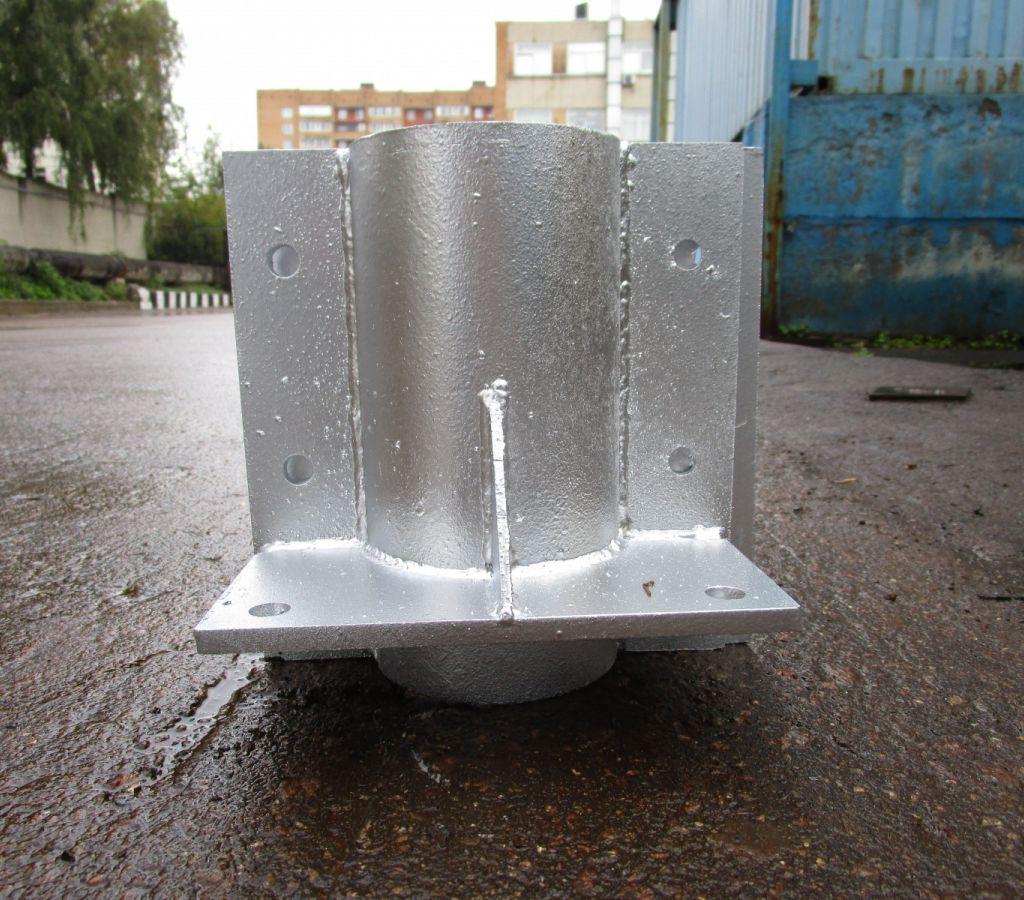

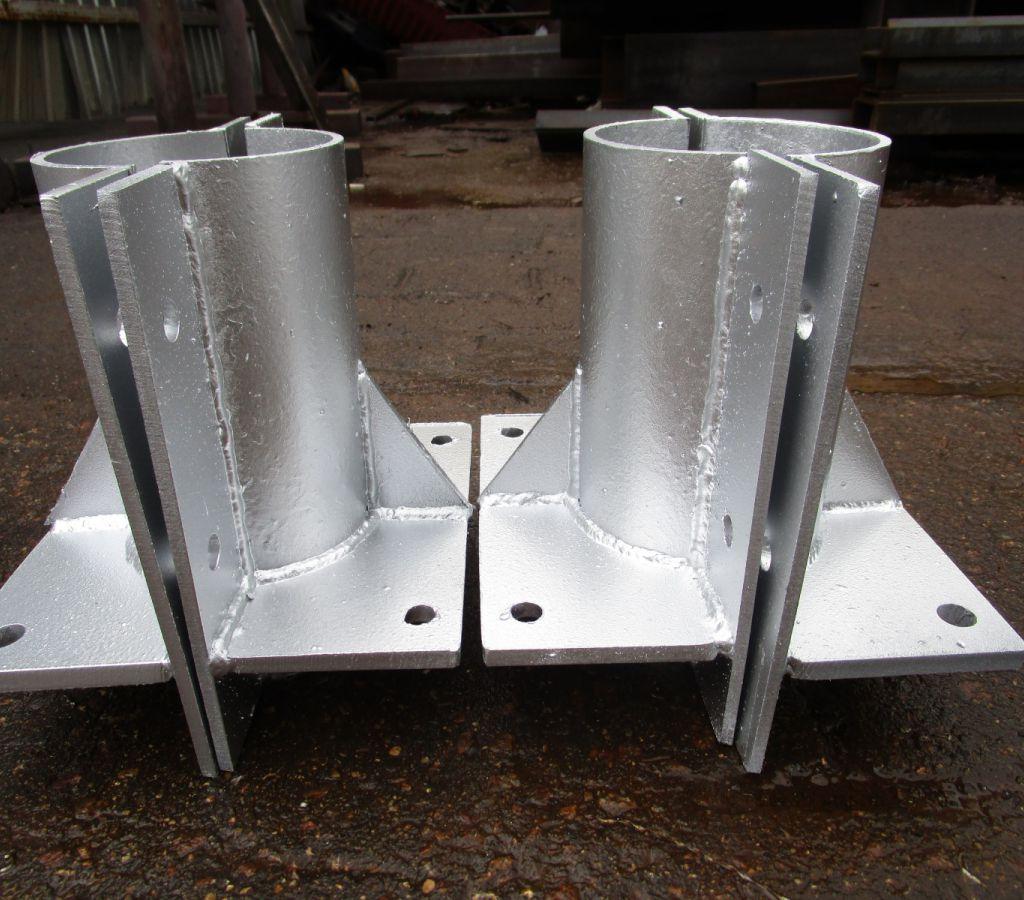

Итак, данные металлические кожухи представляют собой сегменты круглой трубы, распиленной пополам, с наваренными фасонными элементами из листов толщиной 4 и 10 мм. Изделия покрывались горячим цинком.
