Вальцовка труб

К операциям вальцовки и валцевания относят несколько видов обработки труб. Причем в различных источниках используют разные названия: вальцовка, развальцовка, разбортовка, отбортовка, отбуртовка, флянцовка и т.д. Для удобства покупателей и во избежание путаницы стоит определиться в названиях. Наше предприятие использует в своей практике терминологию по ГОСТ 18970-84.

Вальцовка листового металла как и вальцовка листа относятся к технологиям обработки под давлением и «официально» определяется как штамповка изделий при относительном вращении частей штампа или исходной заготовки в процессе деформирования.

На практике труба (заготовка) всегда неподвижна, давлению подвергается ее внутренняя часть. Длина этой части является глубиной вальцовки. Таким образом вальцовка трубы – это увеличение ее диаметра по глубине обработки.

Своеобразная обработка края трубы, при которой стенки отгибаются до 90%, в большинстве источников называется отбортовкой (флянцовкой). Пример конусной отбортовки медной трубки показан на рисунке.

Вальцовка трубы применяется при создании герметичных неразъемных соединений труб с какими-либо деталями. Широкое распространение эта операция получила в производстве различных теплообменников для соединения труб с трубными решетками. Зачастую там, где не эффективно резьбовое или сварное соединение трубы с корпусной деталью этот способ оказывается оптимальным. Увеличение диаметра может производиться равномерно по всей глубине вальцовки, или на узких участках с образованием канавок. Соответственно, металл должен быть пригоден для такой операции, так например трубы из чугуна не вальцуются, что касается диаметра, то он не должен быть более 150 мм, при толщине стенки до 8мм.

Качество и вальцевания вальцовки металла определяется классом оборудования и опытом мастеров. Наша компания использует в своей работе современные многороликовые реверсивные вальцовки с пневматическим приводом и управляемым крутящим моментом. Такие характеристики в сочетании с регулируемой глубиной вальцовки гарантируют высокую прочность соединений.

Отбортовка применяется в основном для получения герметичных разъемных соединений. Труба с такой обработкой торца стала неотъемлемым элементом любой гидравлической и топливной аппаратуры, климатических установок и т.д. Наилучшим оборудованием для такой операции являются также многороликовые вальцовочные машины, они позволяют получить ровную внутреннюю поверхность отбортовки, без накатов, бороздок и трещин, что гарантирует плотное прилегание к штуцеру, следовательно, герметичность и надежность узла.

Техническое оснащение и опыт персонала позволяют нашей компании выполнять все возможные операции по вальцовке листового металла и отбортовке стальных, медных и алюминиевых труб. Если перед вами возникла задача обеспечить надежную стыковку трубопроводов с помощью этих технологий. Вы можете смело обращаться к нашим менеджерам. Мы сделаем все необходимое и выполним ваш заказ в кратчайшие сроки.

Вальцовка металла

Часто под вальцовкой труб понимают еще и ее гибку в вальцах. Часто говорят "вальцевание трубы", но строго говоря, это лишь разновидность гибки метала, ориентированная на профильный прокат с большими габаритами и радиусами гиба. Компания "ИнТехПром" предлагает своим клиентам такой вид обработки трубы.

При вальцовке труб мы используем трехроликовые трубогибные станки. Точность выдержки радиуса гиба при этом составляет порядка 4% от номинального размера. Точность и качество используемого оборудования позволяют производить гибку профиля по заданному радиусу без царапин и замятий на внутренней стенке заготовки. Профильную трубу большого диаметра удается загнуть только на вальцах, с помощью гидравлической трубогибочной машины. Такое оборудование не только позволяют выдерживать радиус гиба до 280 мм, но осуществлять обработку и других видов металлопроката, таких как, швеллер, двутавровая балка, уголок.

Стоимость вальцовки различного вида металла

Наименование проката Размер проката Цена за 1 м.п., руб.
Швеллер, двутавр Швеллер, двутавр № 5 144
Швеллер, двутавр № 6,5 166
Швеллер, двутавр № 8 210
Швеллер, двутавр № 10 230
Швеллер, двутавр № 12 270
Швеллер, двутавр № 14 310
Швеллер, двутавр № 16 350
Швеллер, двутавр № 18 360
Швеллер, двутавр № 20 380
Швеллер, двутавр № 22 400
Швеллер, двутавр № 24 430
Труба профильная Труба профильная 20х20 64
Труба профильная 25х25 76
Труба профильная 40х40 115
Труба профильная 50х50 135
Труба профильная 80х80 174
Труба профильная 100х100 238
Труба профильная 120х80 260
Труба профильная 140х80 316
Труба профильная 140х100 364

Вальцовка листа

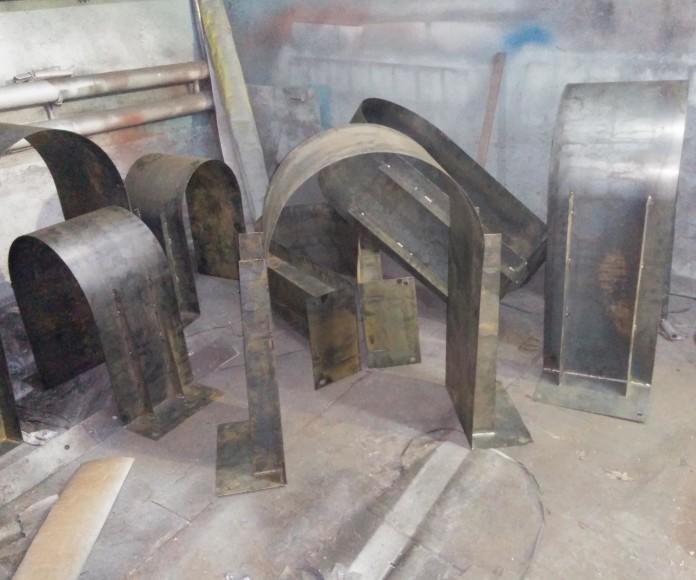

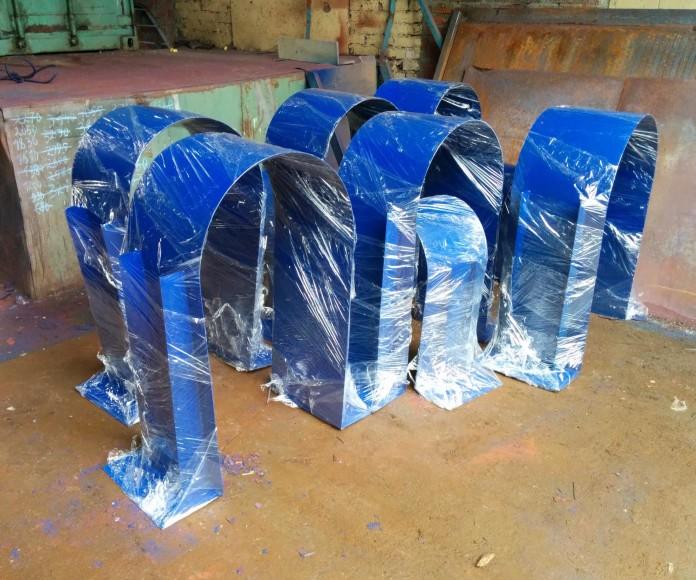

Особым спросом пользуется вальцевание металлического листа! Вальцовка листа - незаменимая операция, когда необходимо изготовить нестандартную трубу для нужд конкретного проекта. Наше оборудование позволяет изготавливать из листа трубы длиной до 2500 мм и радиусом внутренней стенки от 125 мм. Толщина листа, обрабатываемого таким образом, лежит в диапазоне от 0,8 мм до 5 мм.

Продукция
  • Балконное ограждение
  • Декоративные балясины
  • Вальцованное балконное ограждение
  • Вальцованное балконное ограждение
Балконные выльцованные ограждения

Вальцованные ограждения - это простой, но в то же время очень элегантный элемент декорирования балконов. Невзирая на простоту конструкции, такое ограждение в сочетании с качественной покраской будет очень выигрышно смотреться практически в любом экстерьере.

Верхний поручень выполнен из трубы 40х40х2мм. Вертикальные элементы наполнения - квадрат 14мм, в том числе крученый, а также декоративные балясины. Вверху и внизу секции с двух сторон также пущена полоса 20х4мм для усиления наполнения.


Параметры ограждения:

  • высота - 1100мм,
  • радиус вальцовки трубы и полосы - 3000мм,
  • глубина секции - 1500мм,
  • ширина секции - 3000мм,
  • масса секции размером 3000х1500мм - 44кг.

Цена указана за погонный метр. Срок изготовления составляет 1 неделю со дня размещения заказа, доставка и монтаж на объекте по желанию клиента.

Вальцованные ограждения - это простой, но в то же время очень элегантный элемент декорирования балконов. Невзирая на простоту конструкции, такое ограждение в сочетании с качественной покраской будет очень выигрышно смотреться практически в любом экстерьере.

Верхний поручень выполнен из трубы 40х40х2мм. Вертикальные элементы наполнения - квадрат 14мм, в том числе крученый, а также декоративные балясины. Вверху и внизу секции с двух сторон также пущена полоса 20х4мм для усиления наполнения.

Подробнее
Скрыть подробности
Цена: от 4 200 р.
Выполненные проекты
