Дата сдачи: 18.10.2016

Площадки обслуживания и лестницы

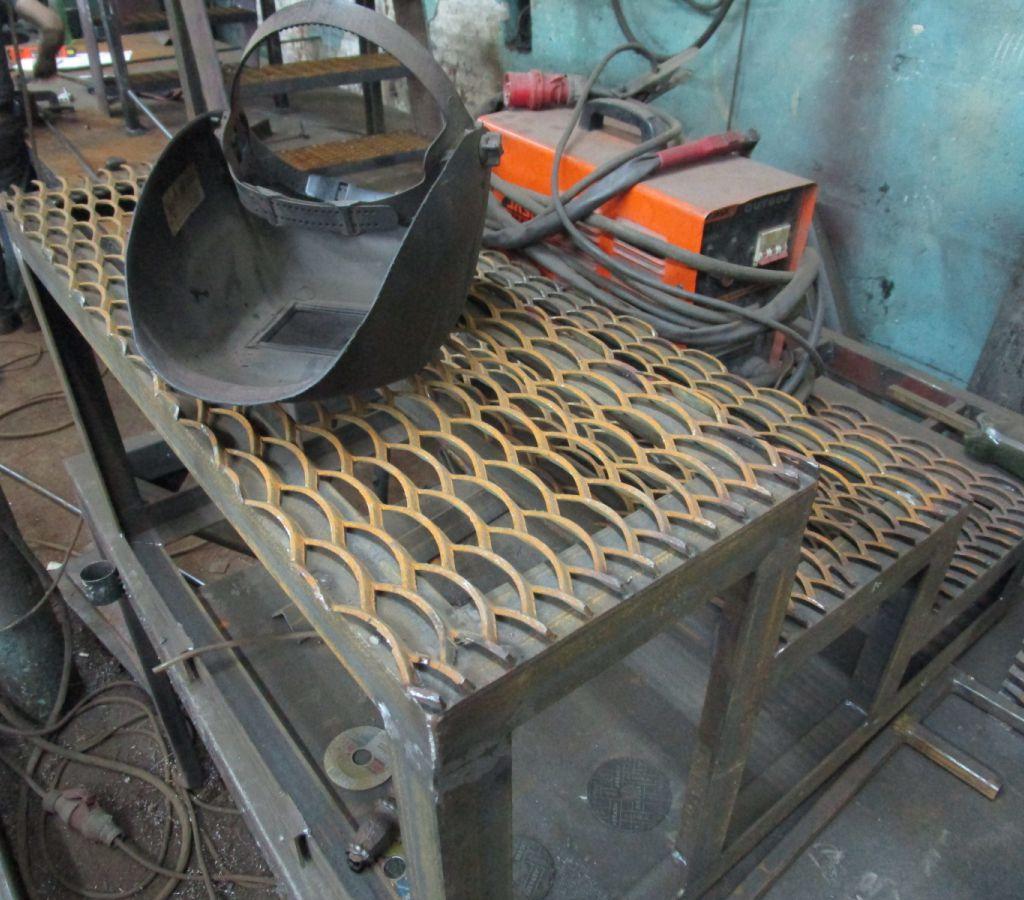

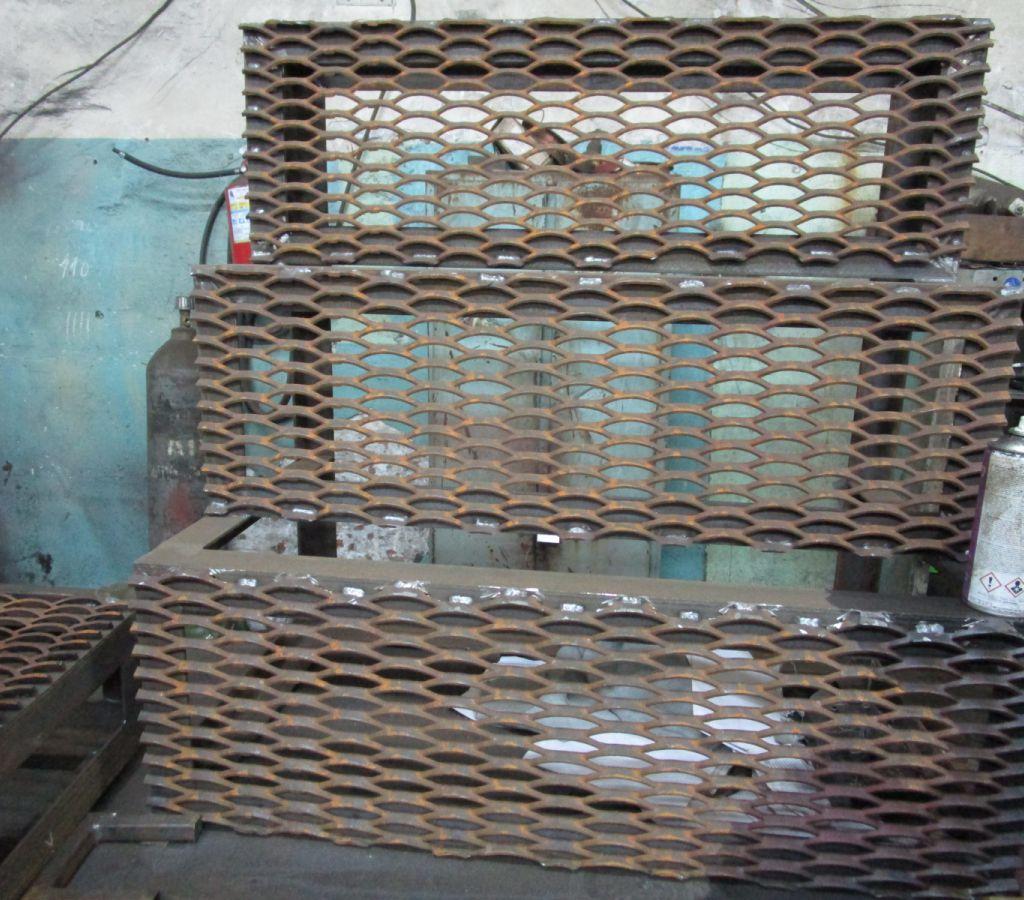

В данном заказе мы изготавливали 2 типа площадок обслуживания. Первый был достаточно простой: пара обычных лесенок с тремя ступенями на металлокаркасе из уголка. В качестве настила использовался просечно-вытяжной лист. Покрытие: грунт-эмаль ГФ-021.

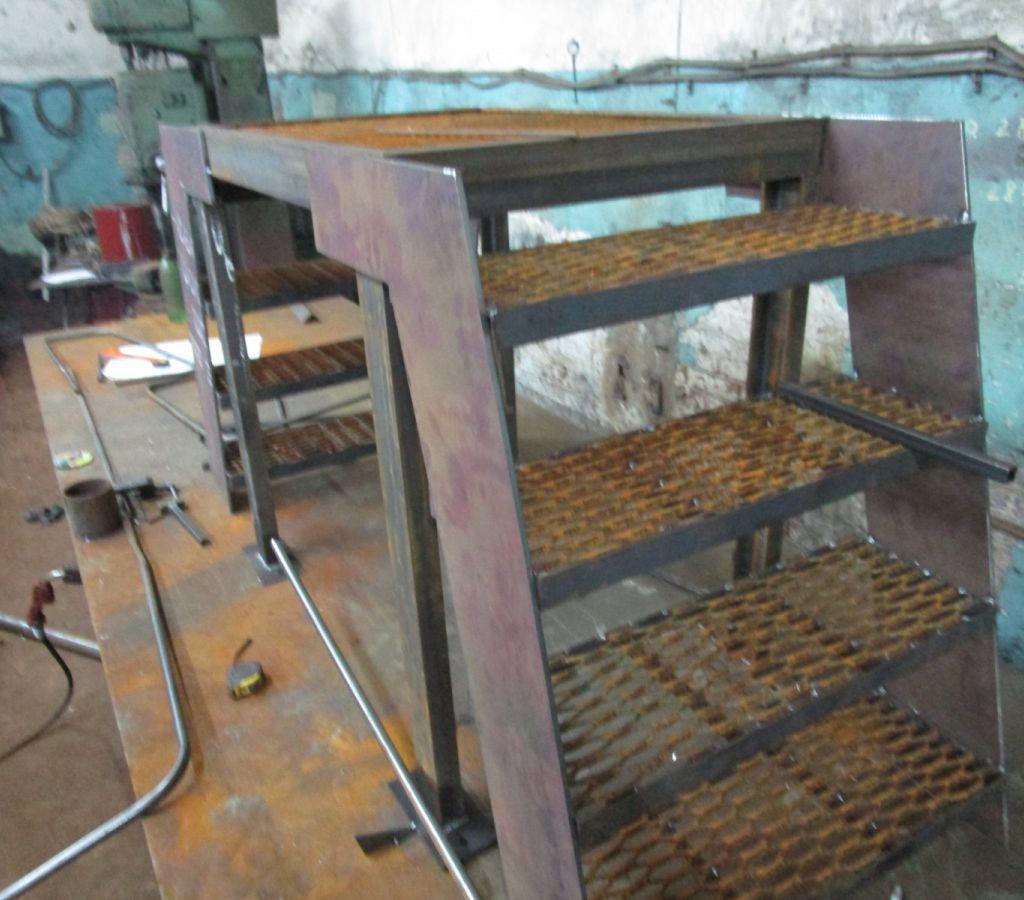

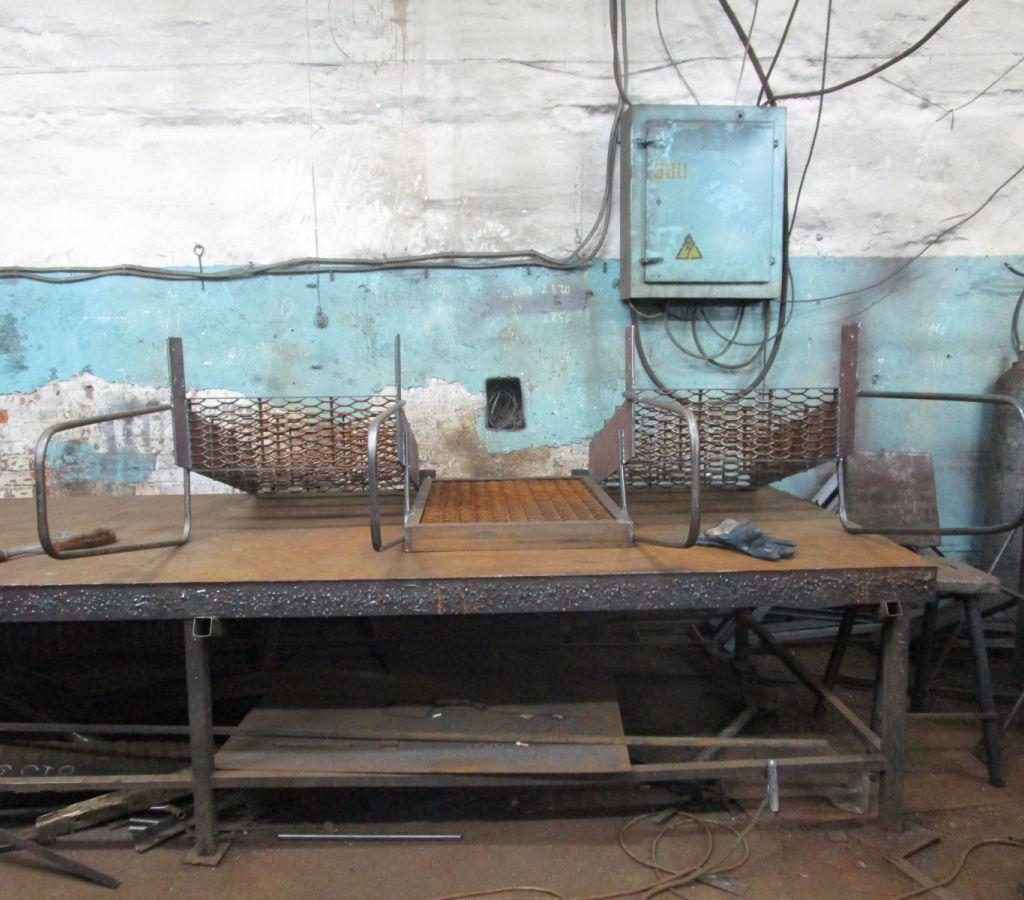

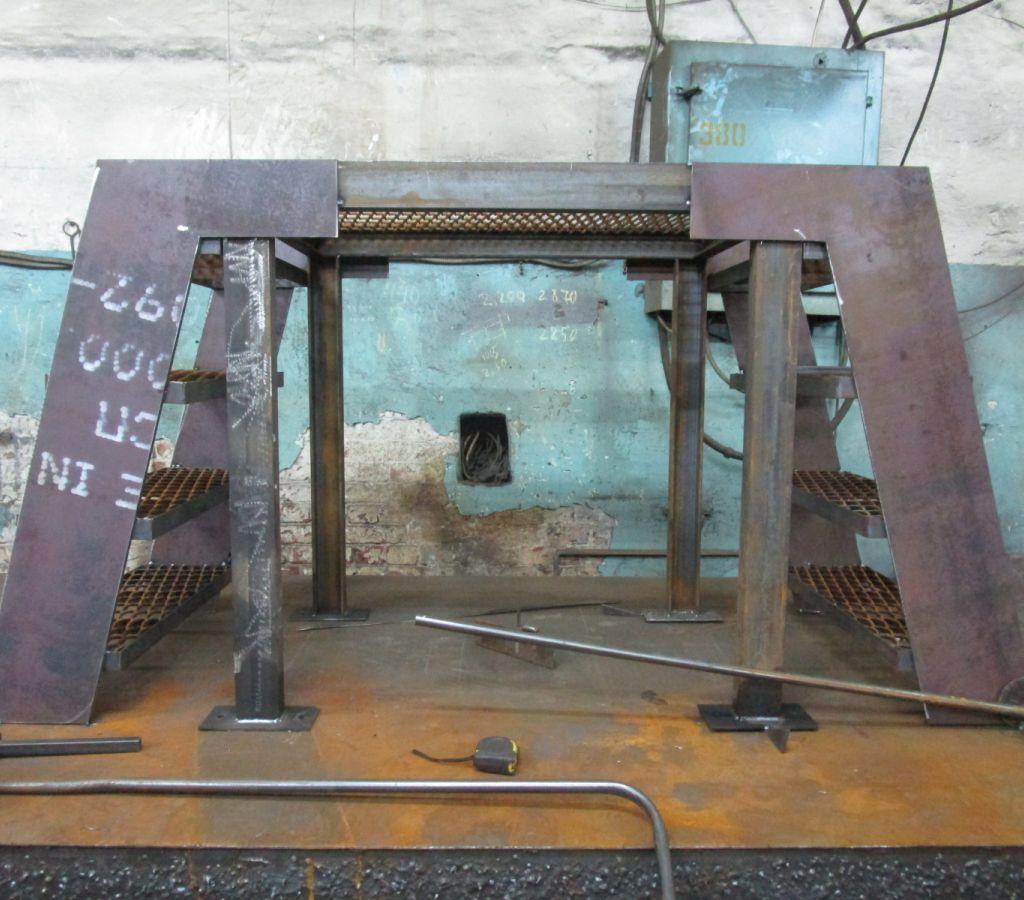

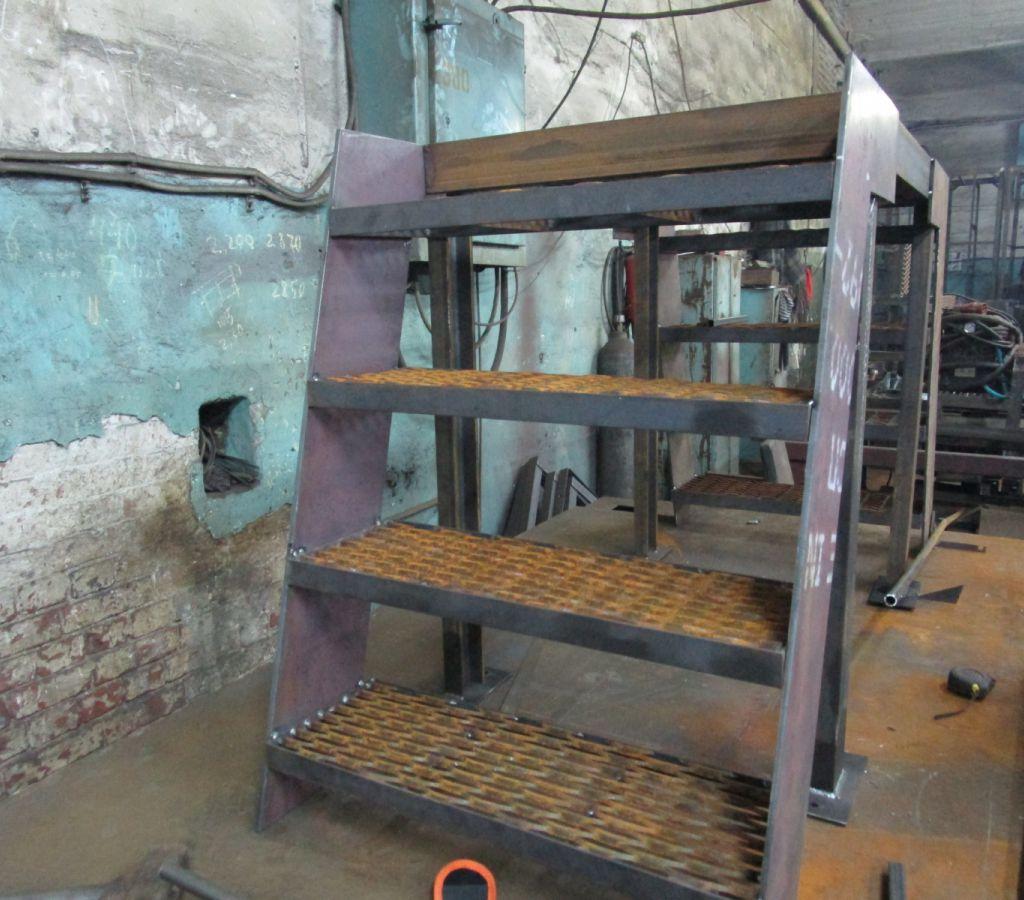

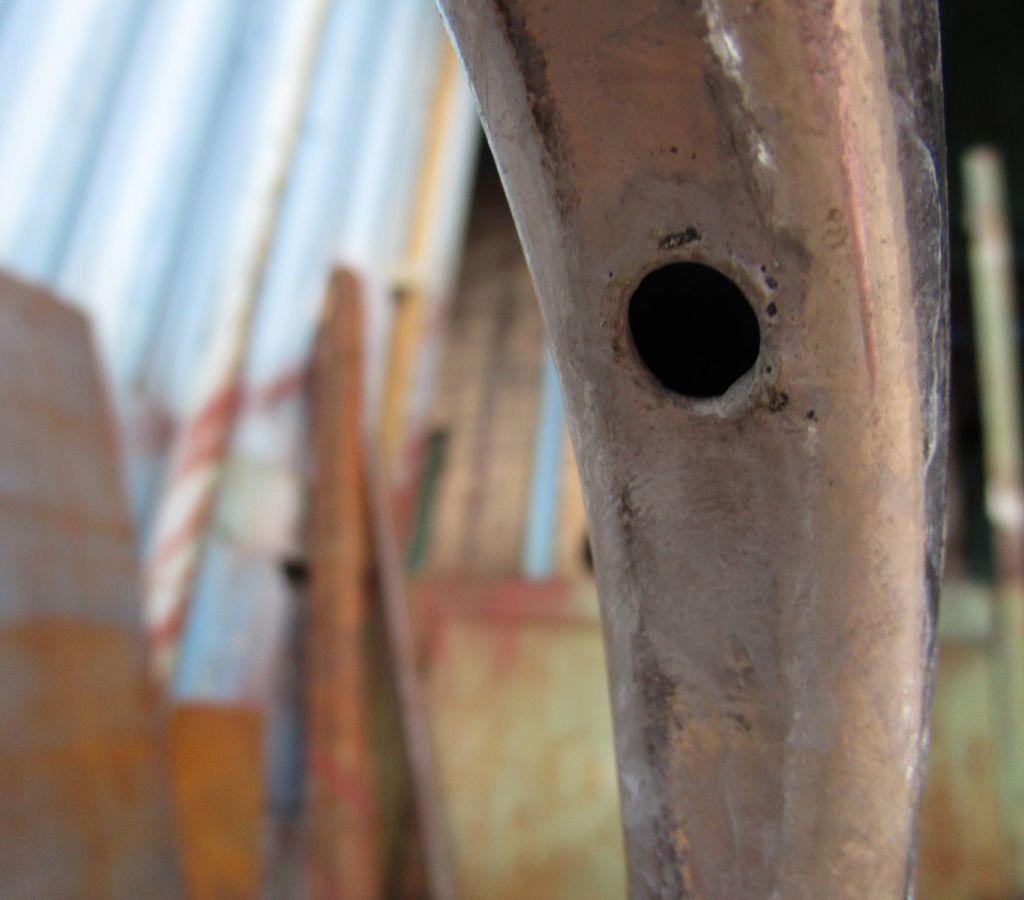

Второй же тип был куда сложнее и интереснее. Площадка обслуживания представляла собой возвышение примерно метр на метр и высотой тоже 1 метр, опирающаяся на стойки из профильных труб. С двух сторон к ней монтировались достаточно крутые лестницы с четырьмя ступеньками каждая. Ступени крепились на 2 тетивы, вырезанные на плазме из листа толщиной 10 мм. Такая площадка обслуживания с лестницами компактна (ограничение заказчика), но за счет большой толщины металла очень устойчива. В качестве настила ступеней применялся ПВЛ. К каждой лестнице также приваривалось по 2 поручня, гнутые из круглой трубы.

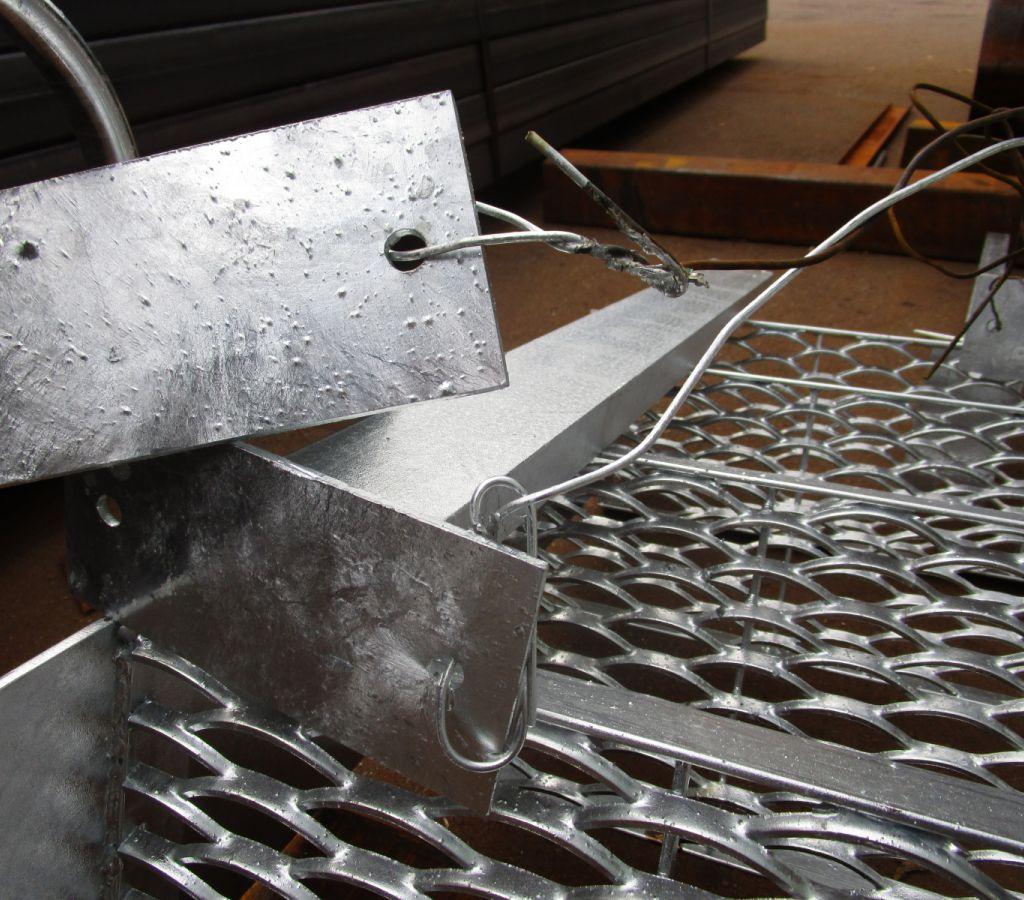

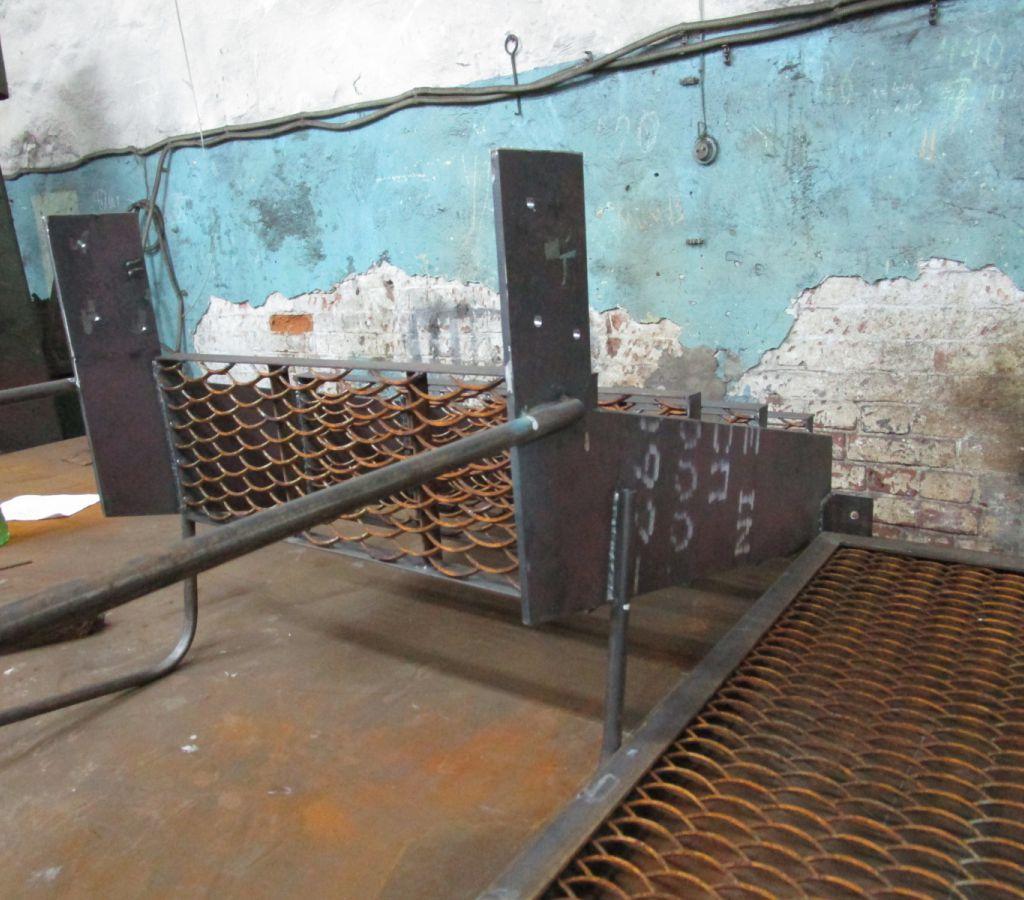

Любопытен узел крепления металлических лестниц к площадке обслуживания. Каждая тетива имеет монтажные щеки с отверстиями, которые устанавливаются внахлест с каркасом площадки. Все это вырезалось на плазме единой деталью, что придает конструкции минималистичный монолитный вид и обеспечивает высокую прочность.

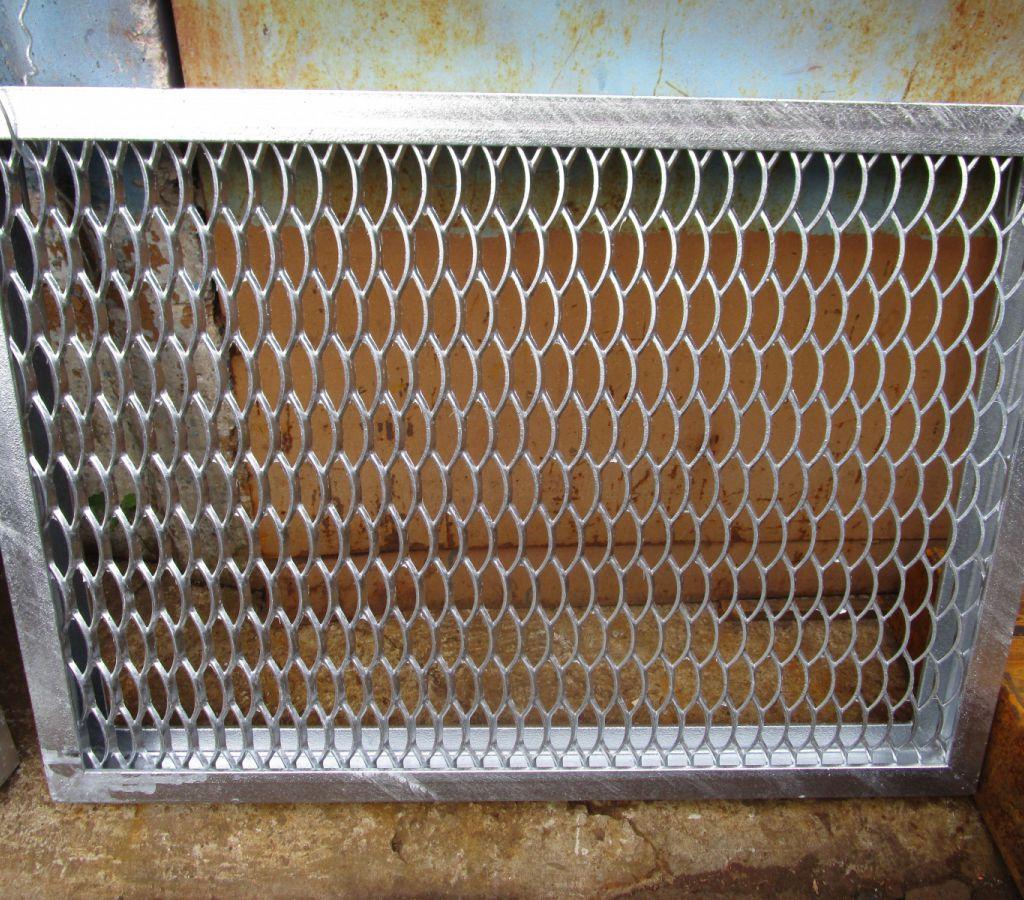

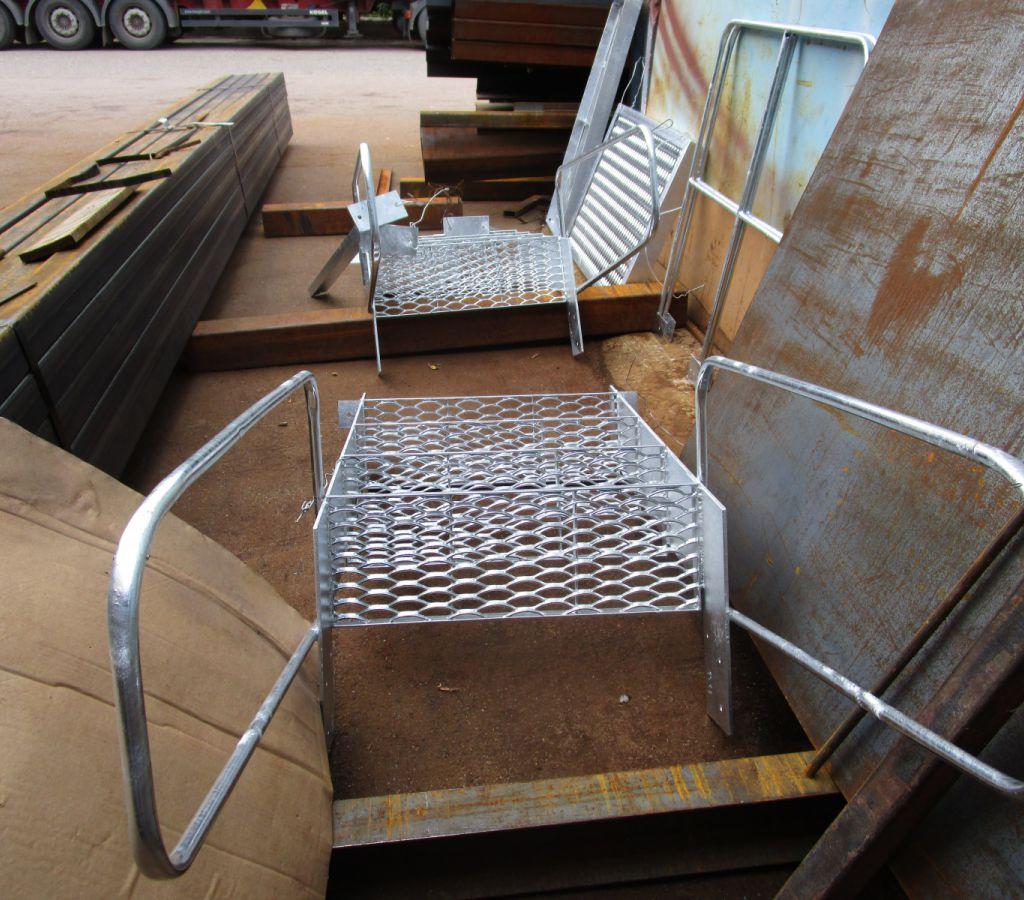

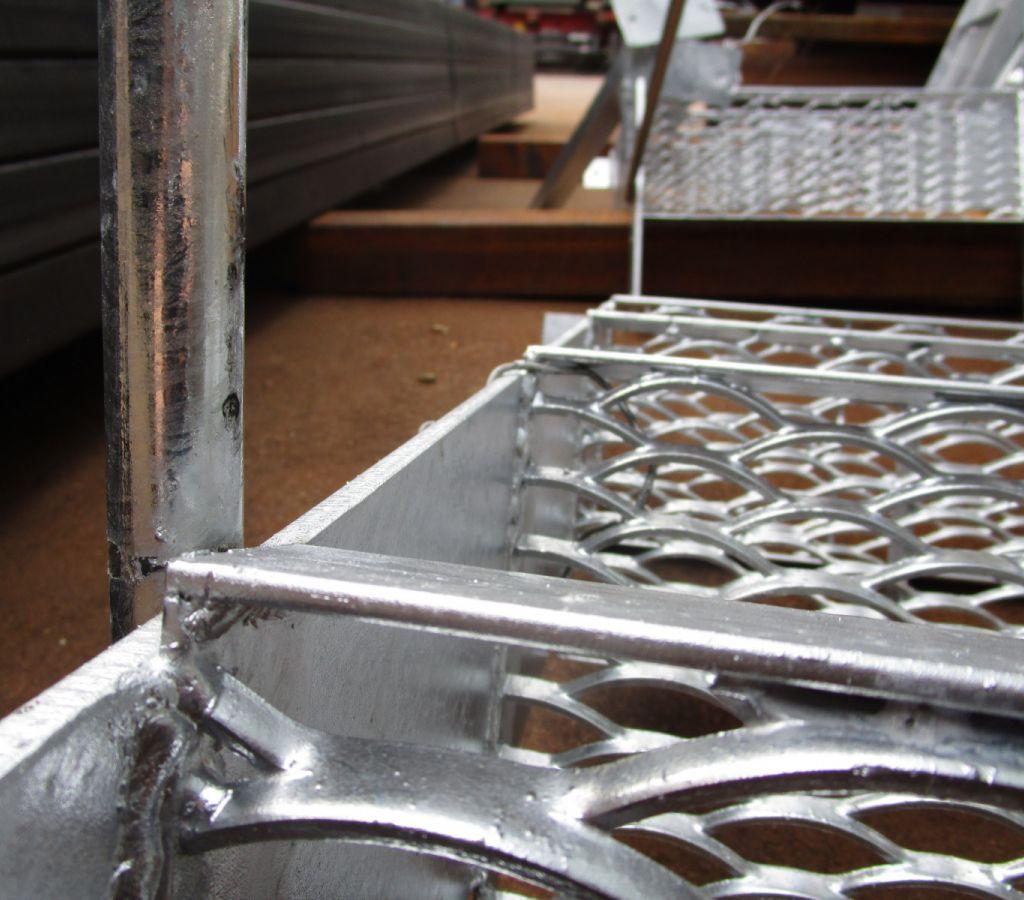

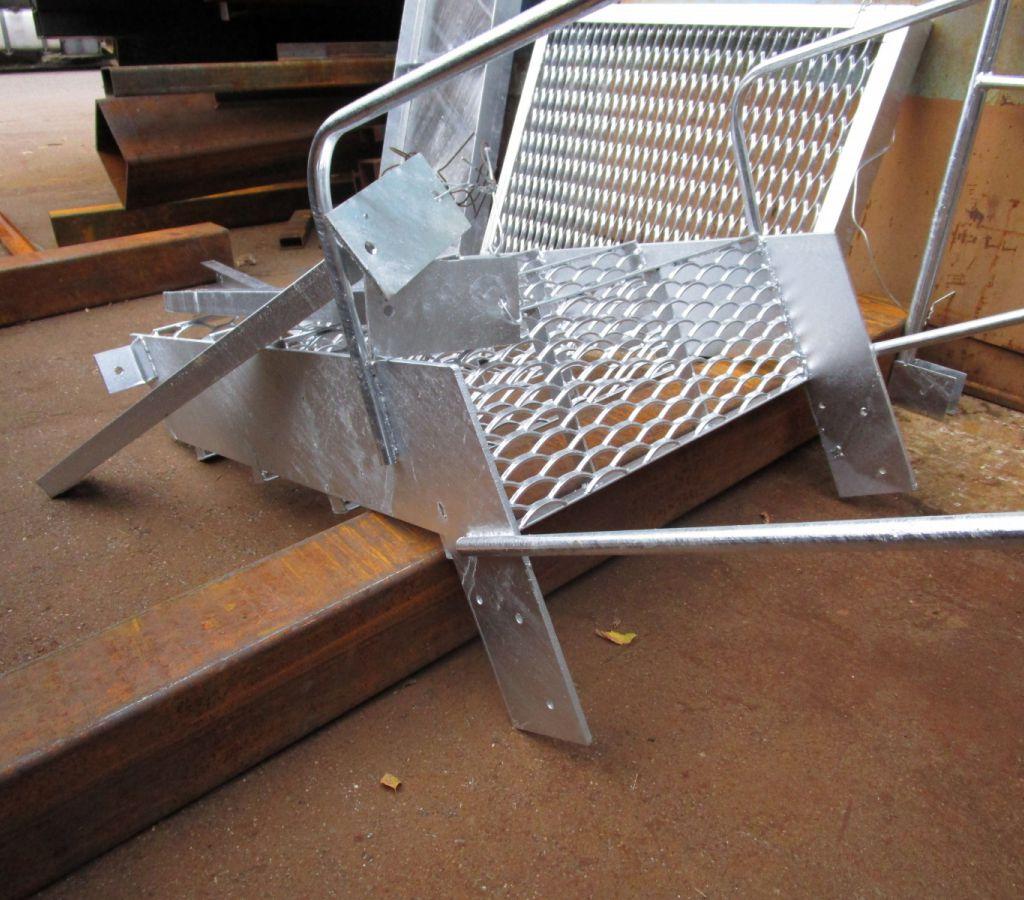

Площадка и пара лестниц покрывались горячим цинком, т.к. их эксплуатация предполагалась в помещении, где есть риск существенного коррозионного воздействия.
