Дата сдачи: 11.07.2016

Металлические щиты из рифленого листа толщиной 6 мм

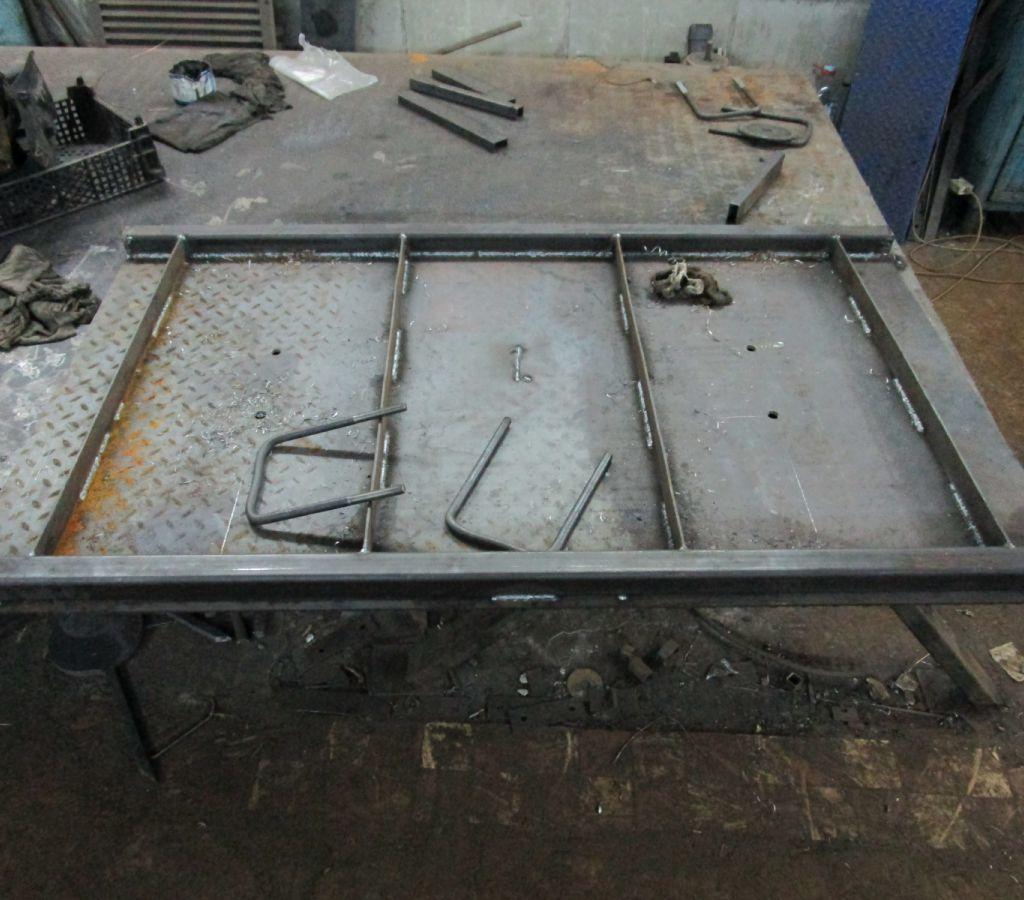

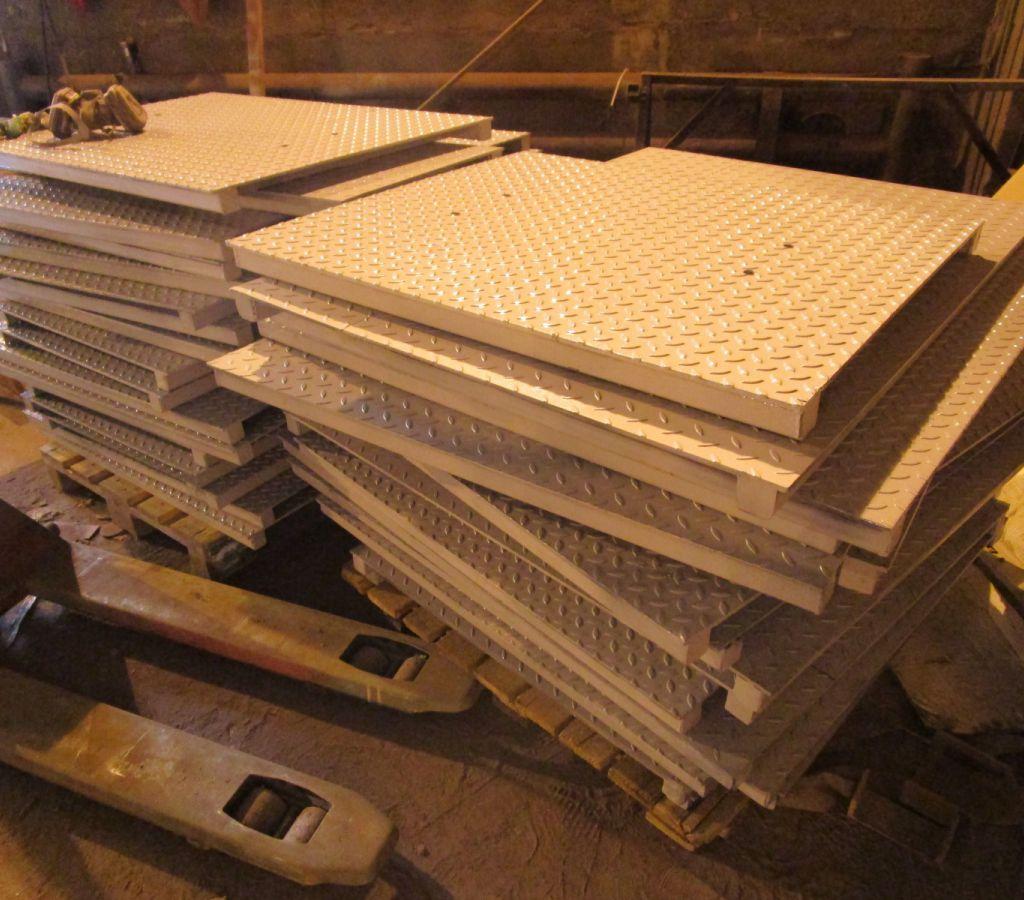

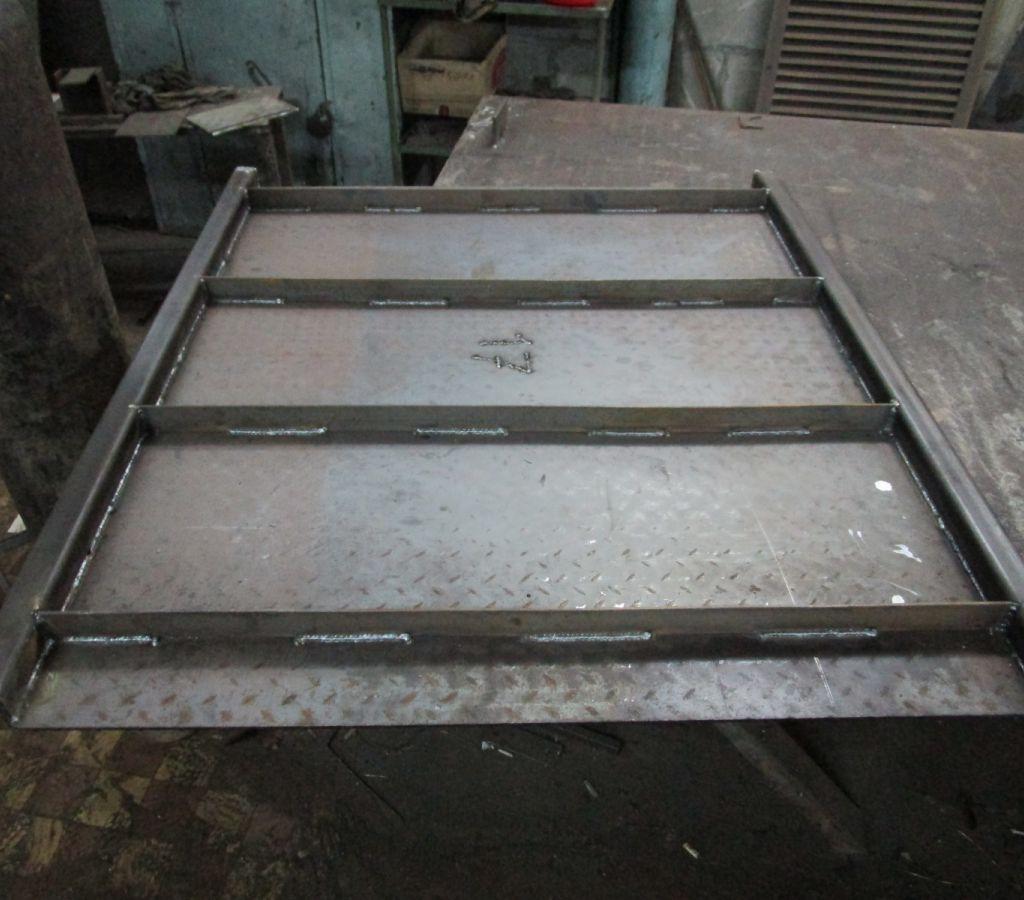

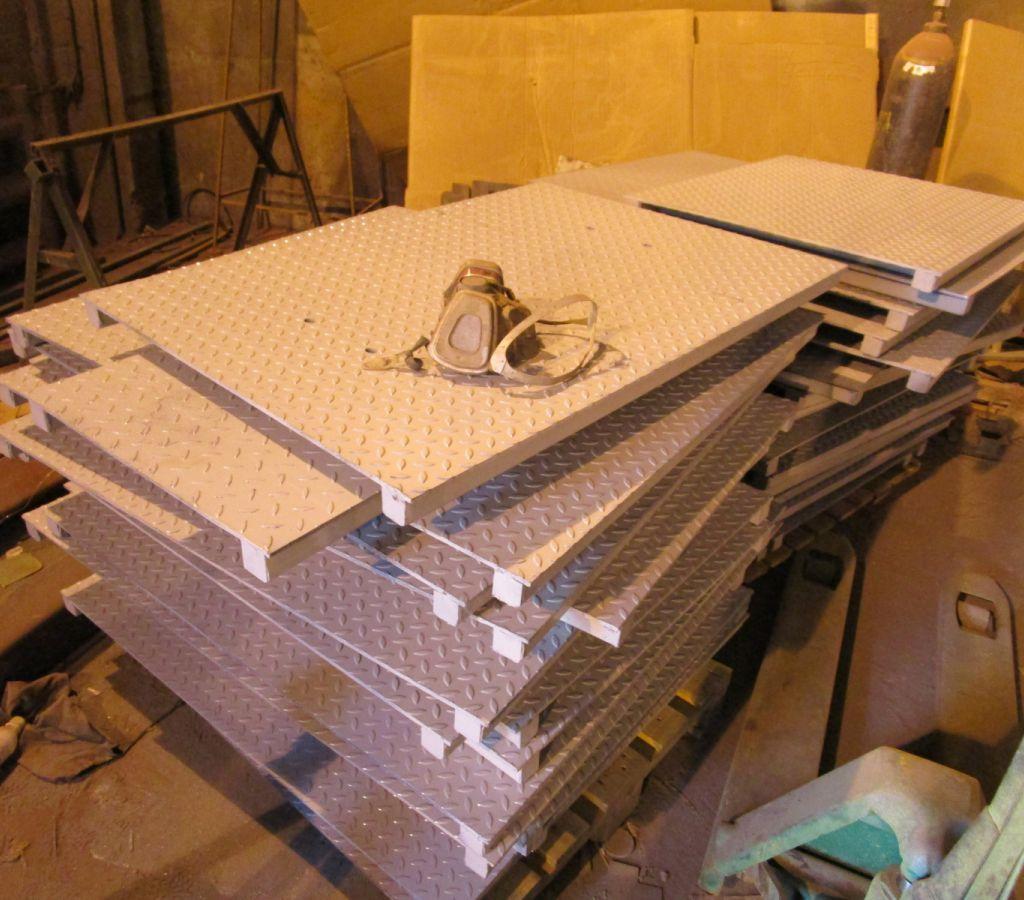

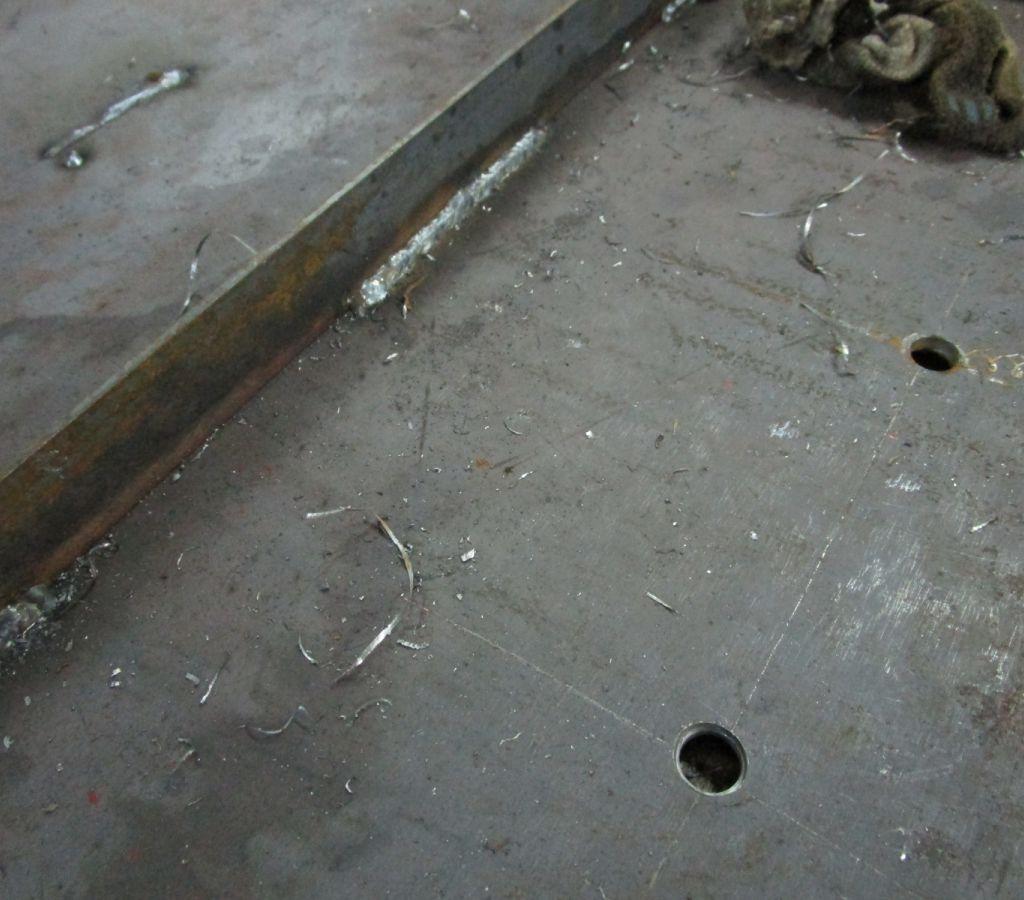

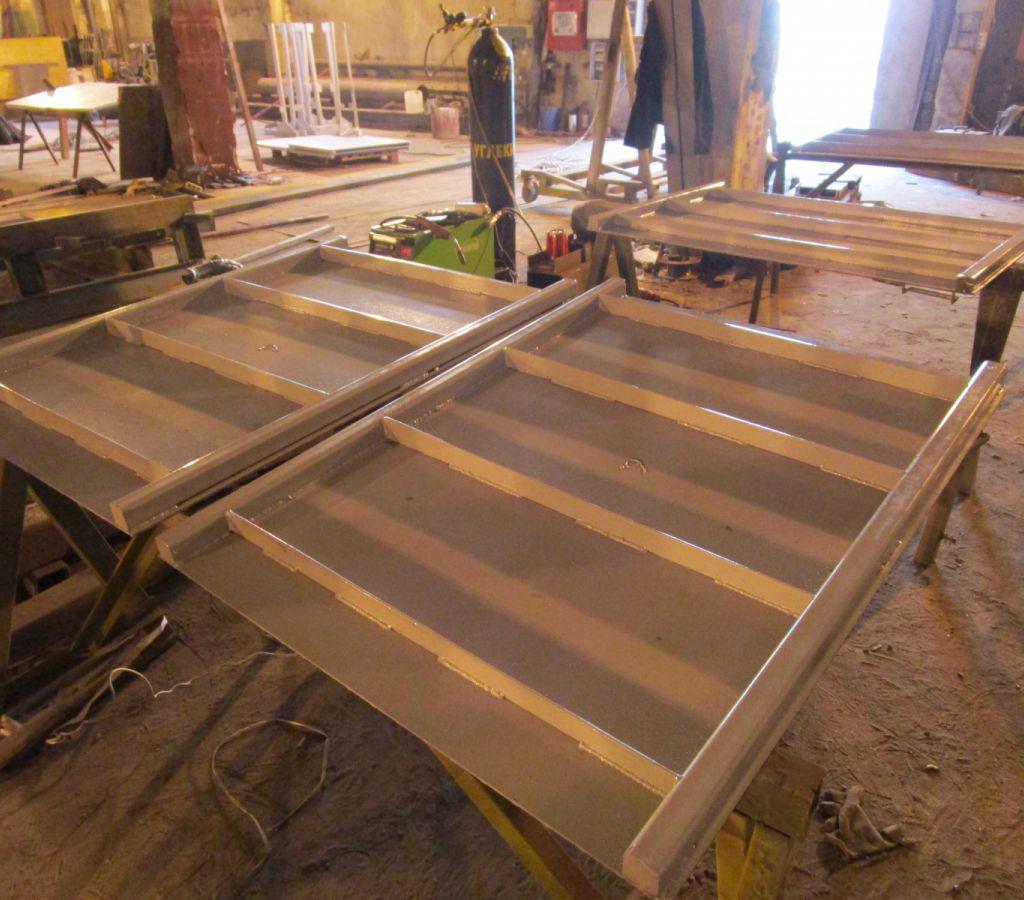

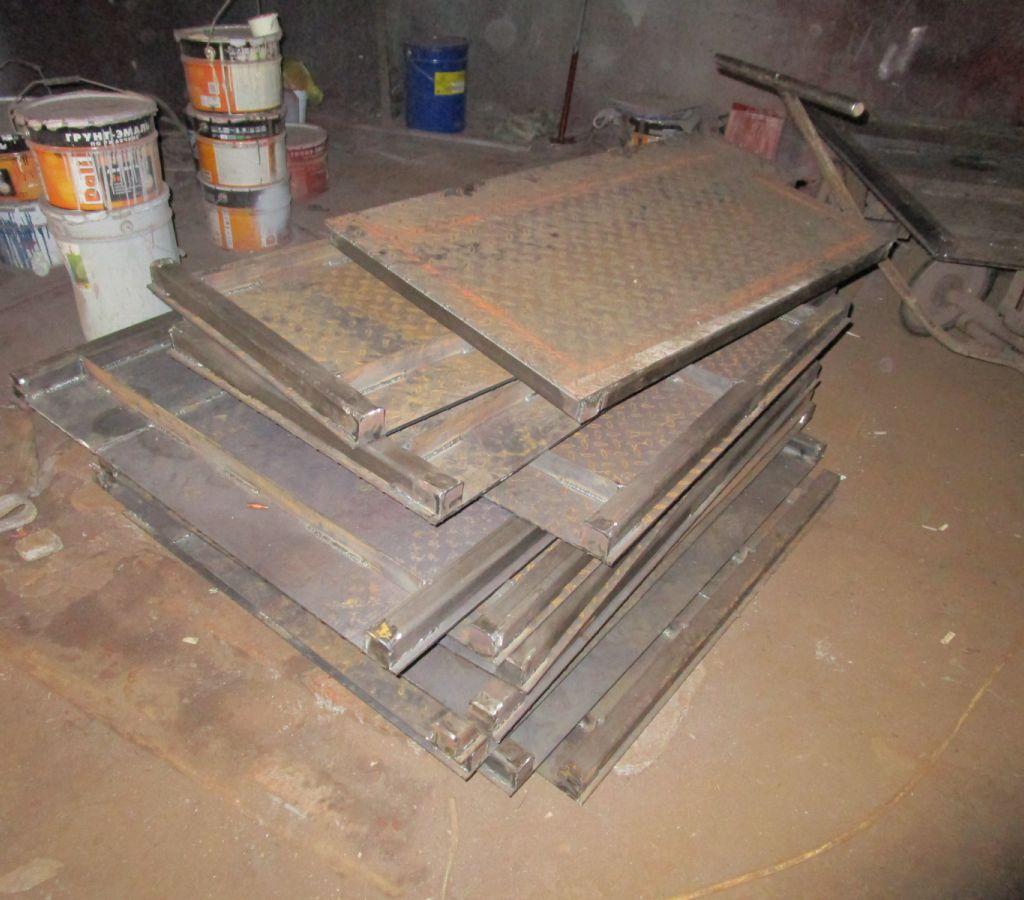

Была изготовлена достаточно большая партия сварных уличных наземных щитов. Конструкция простая: каркас выполнен из профильной трубы с усилением из полос, к которому крепился рифленый лист толщиной 6 мм. Для снижения трудозатрат вдоль волос клался прерывистый сварной шов.

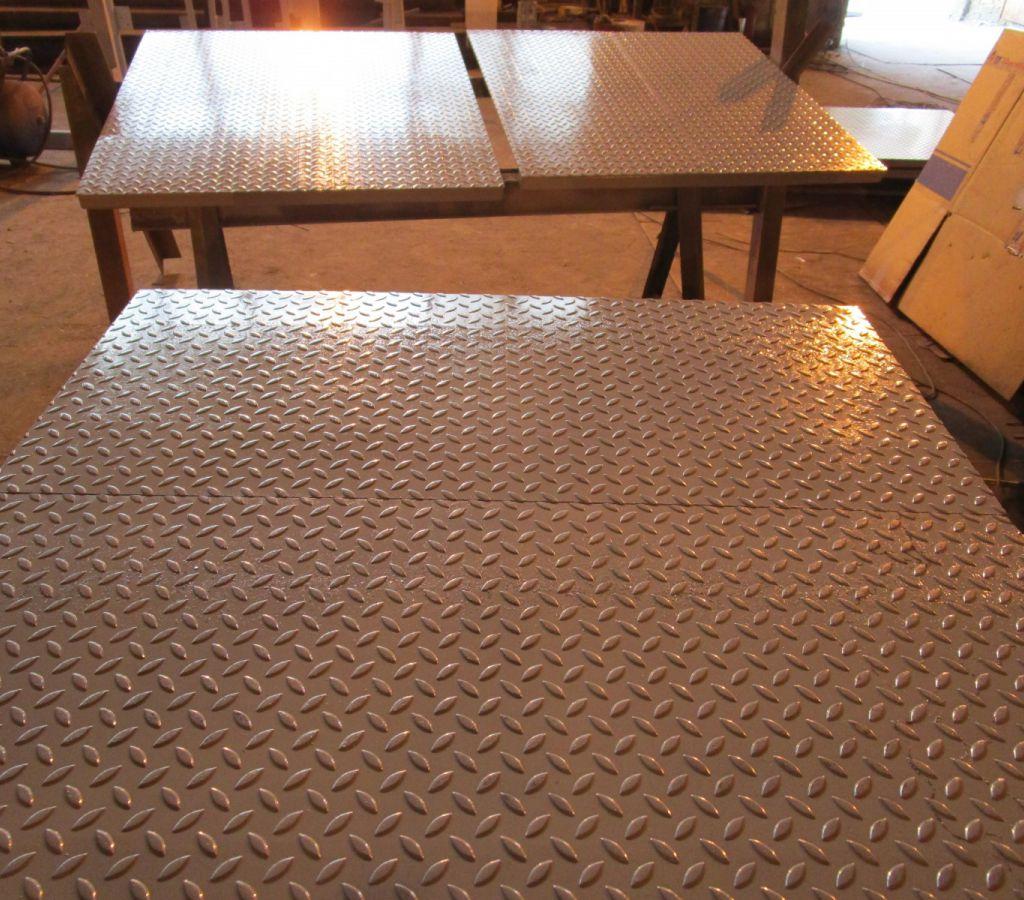

Для заказа было закуплено 11 листов рифленки 6х1500х6000, заготовки резались на плазме. Т.к. их размеры были велики (порядка 1000х1000 мм), для оптимального расхода металла для некоторых щитов покрытие пришлось стыковать.

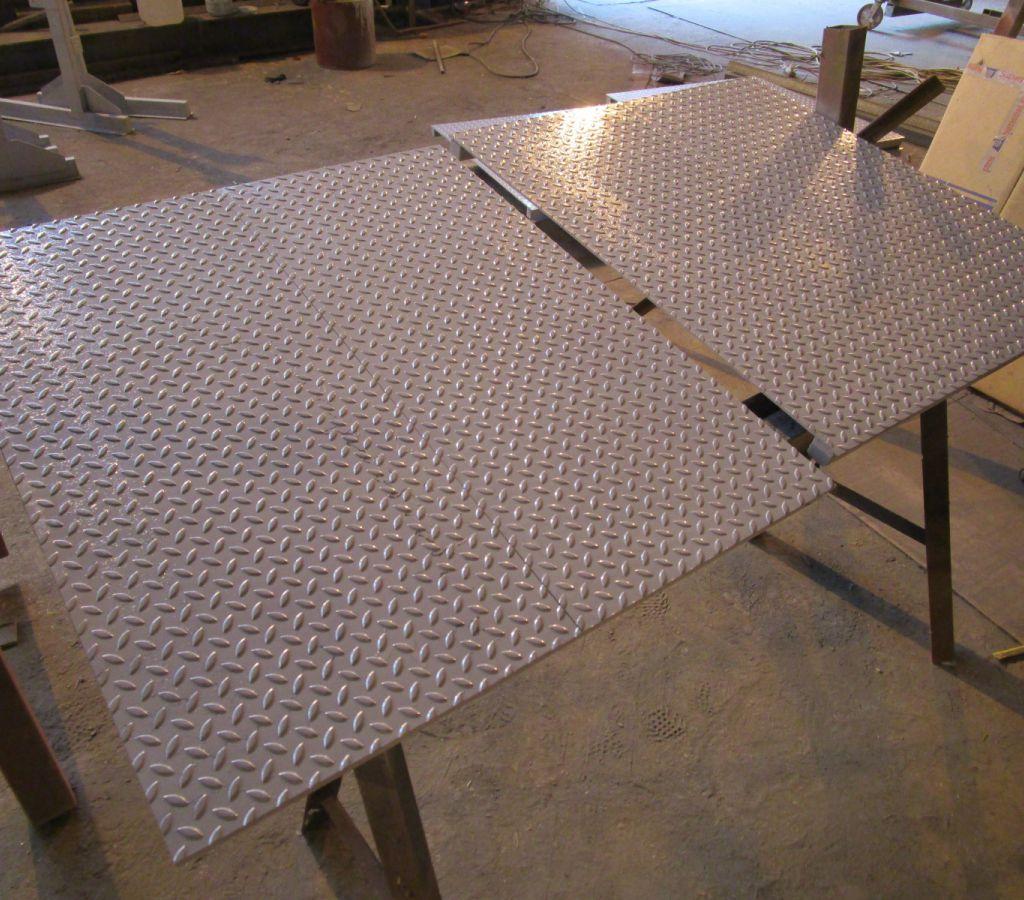

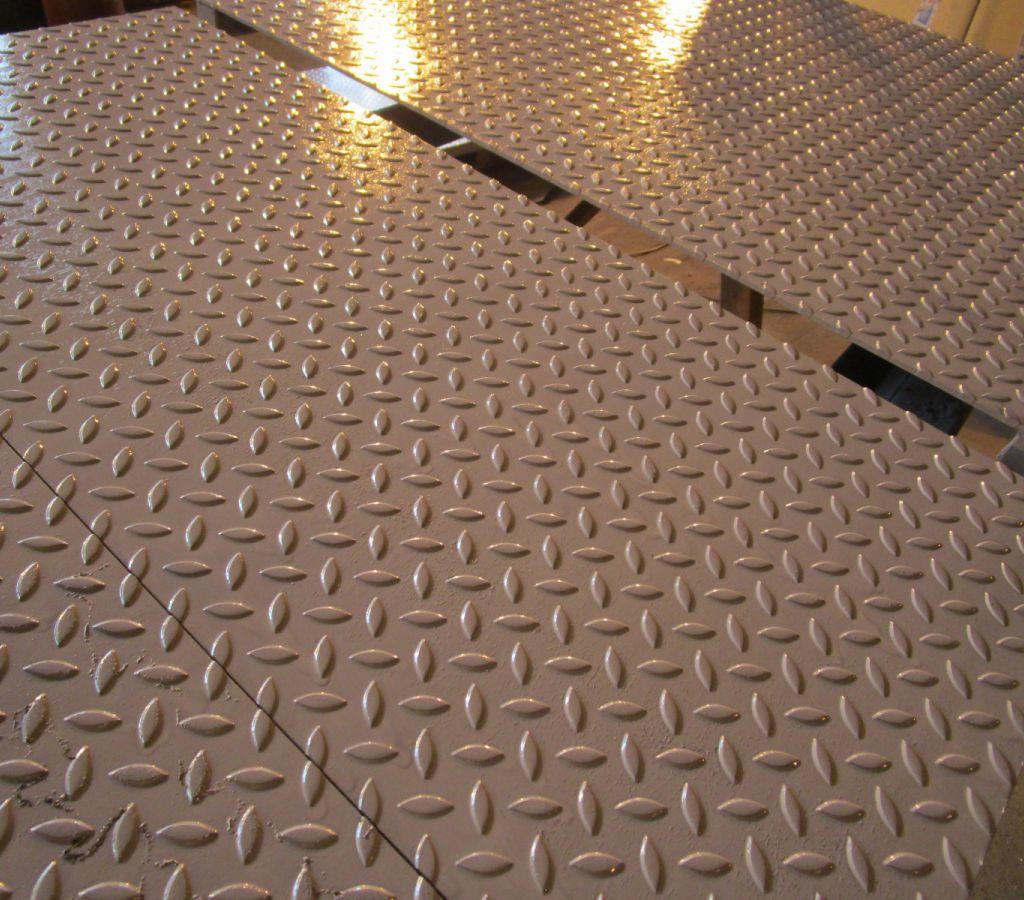

При закупке металла выяснился забавный факт. Оказывается, разные металлозаводы выпускают разные рисунки рифления. Хоть мы и заказывали чечевицу, но от производителя к производителю рисунок меняется. Мы учли этот факт во время стыковки листов.
