Дата сдачи: 02.12.2020

Составные стальные фермы 11 метров

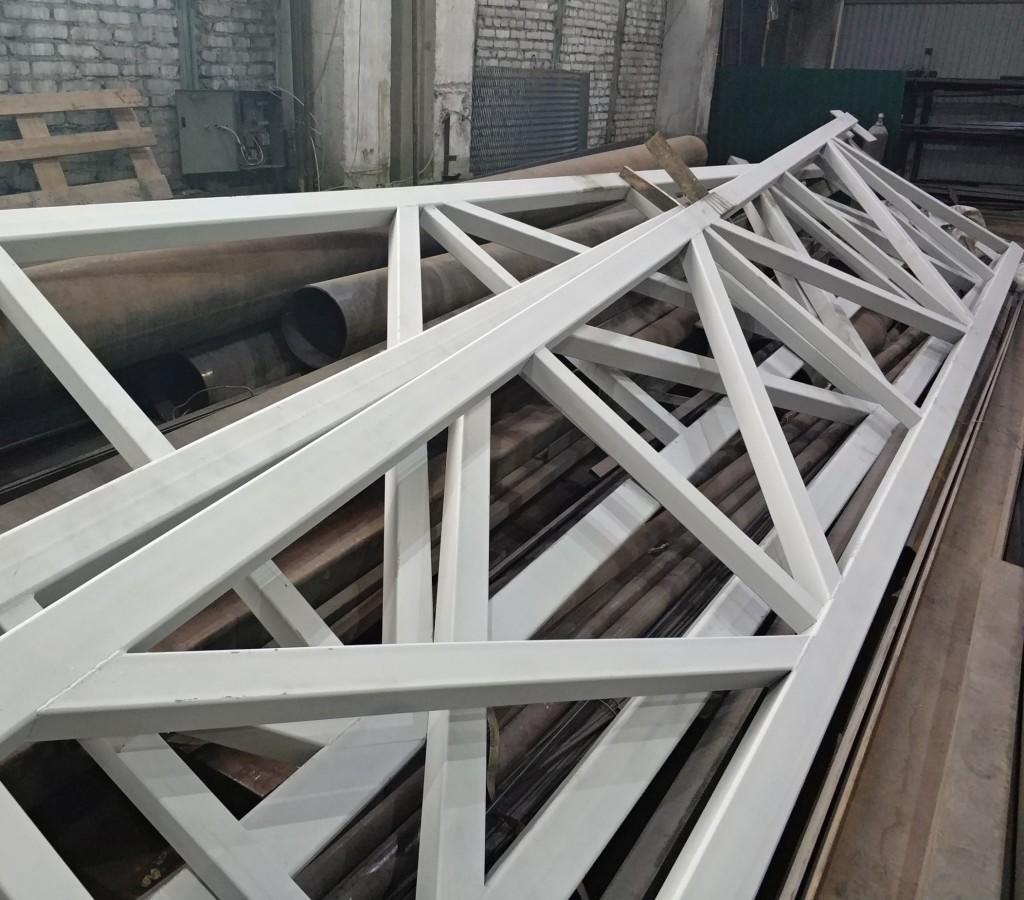

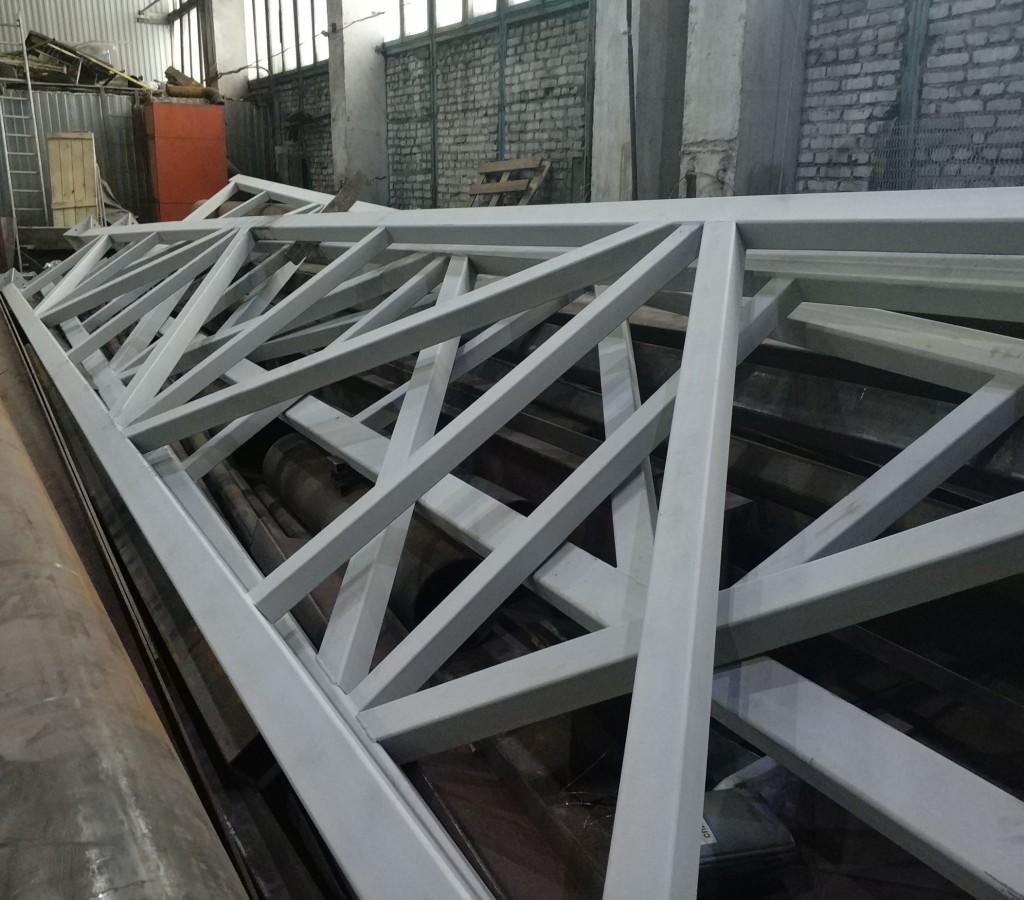

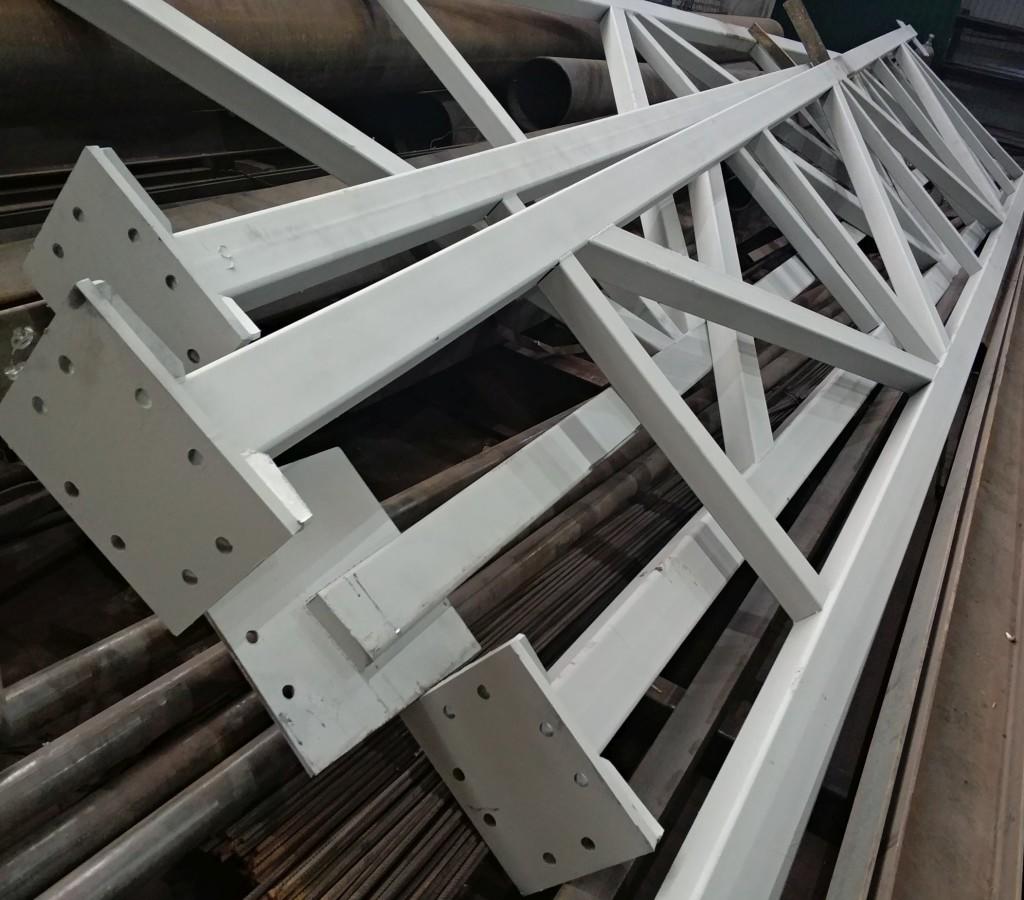

Основной материал - профильная труба 120х80 мм. Для наклонных наполнений применена труба 80х80 мм, а для внутренних вертикальных стоек - квадратная труба 60х60 мм.

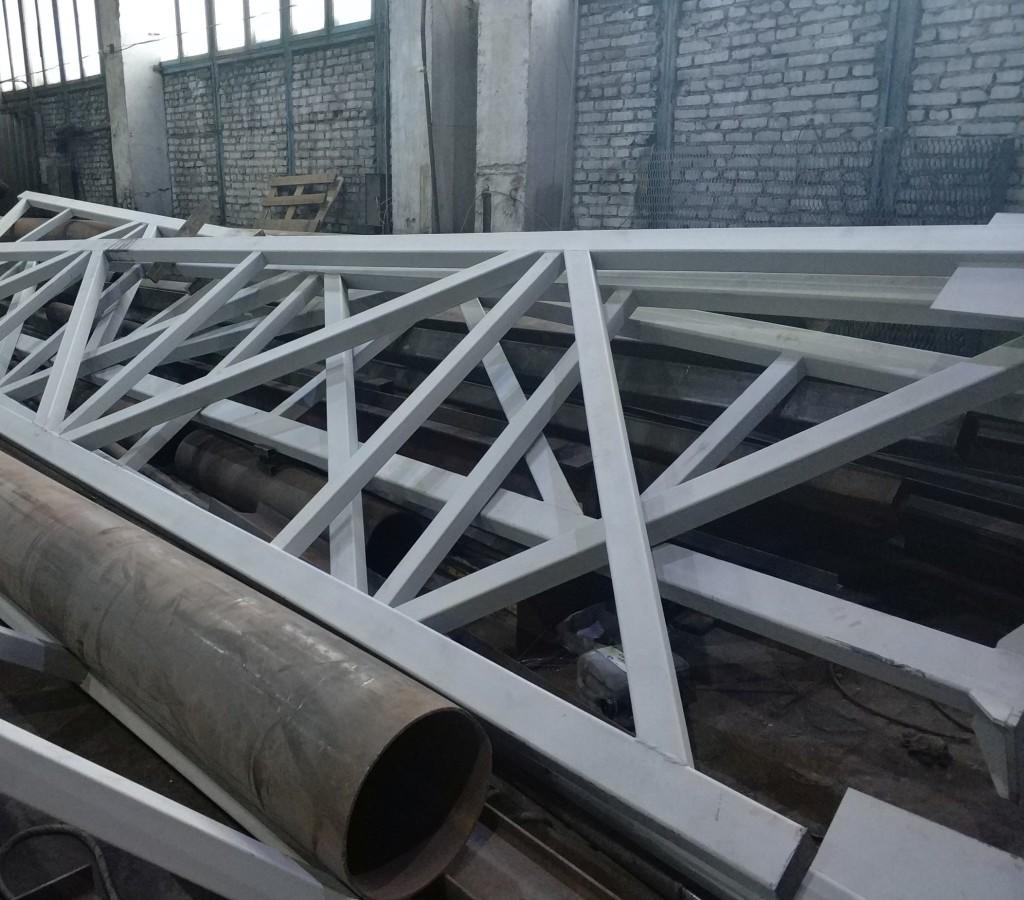

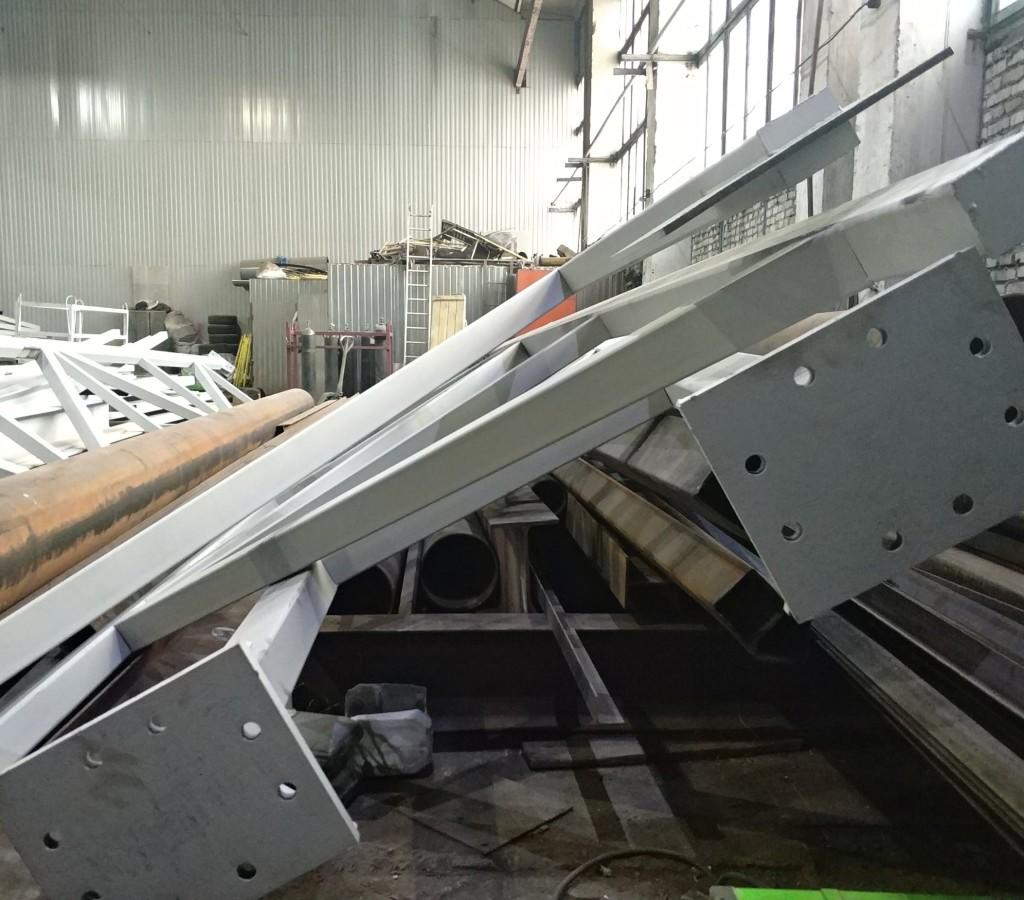

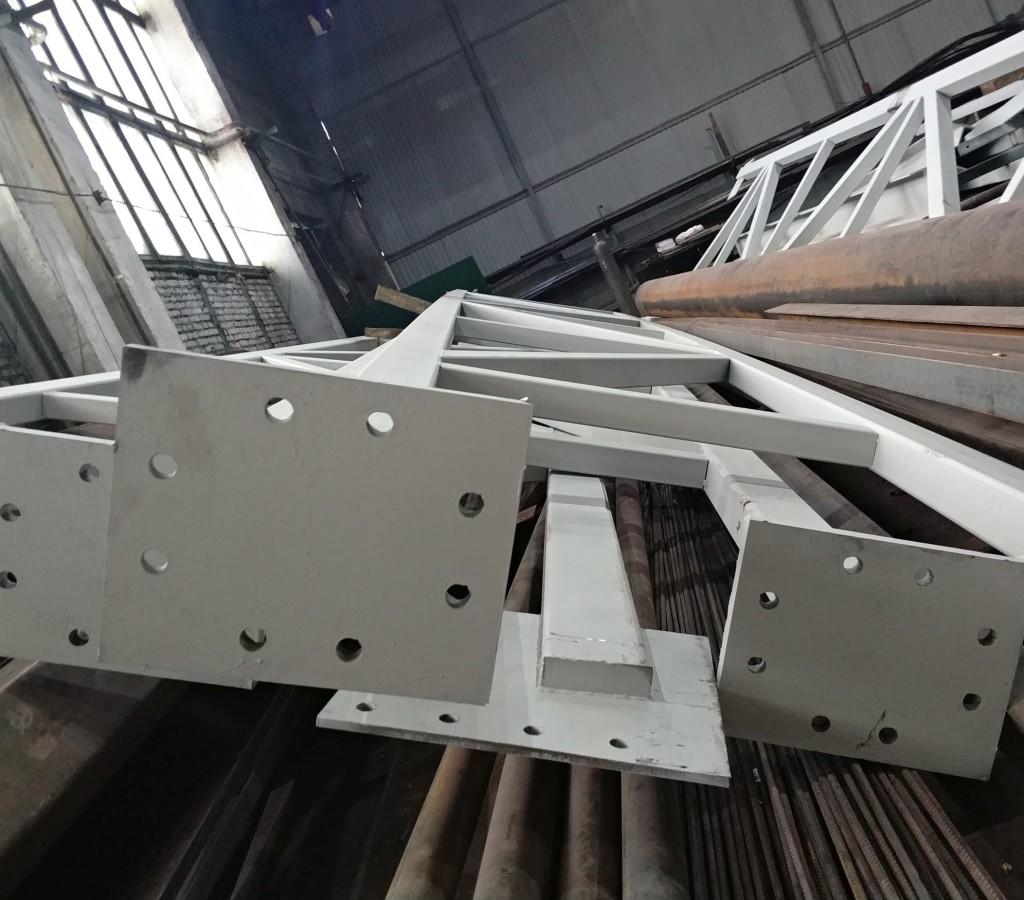

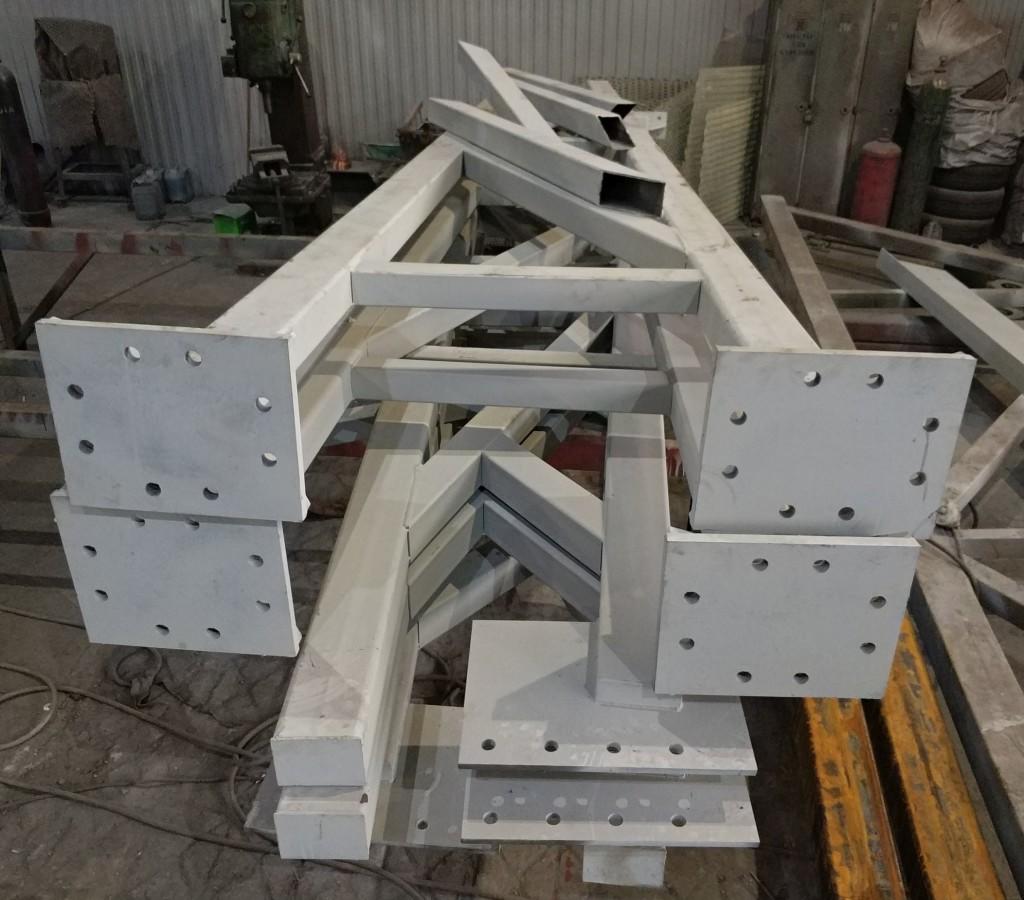

Длина ферм - 11 метров, максимум, который позволяет номинальная длина 12-тиметрового проката. Однако для здания требовались фермы большего размера, поэтому к ним еще дополнительны на монтаже будут стыковаться небольшие короткие сегменты длиной 1,5 метра каждый. Такое решение вполне оправдано, ведь делать фермы длиной более 12 метров смысла не имеет, т.к. в таком случае существенно затрудняется и возрастает в цене их транпортировка.

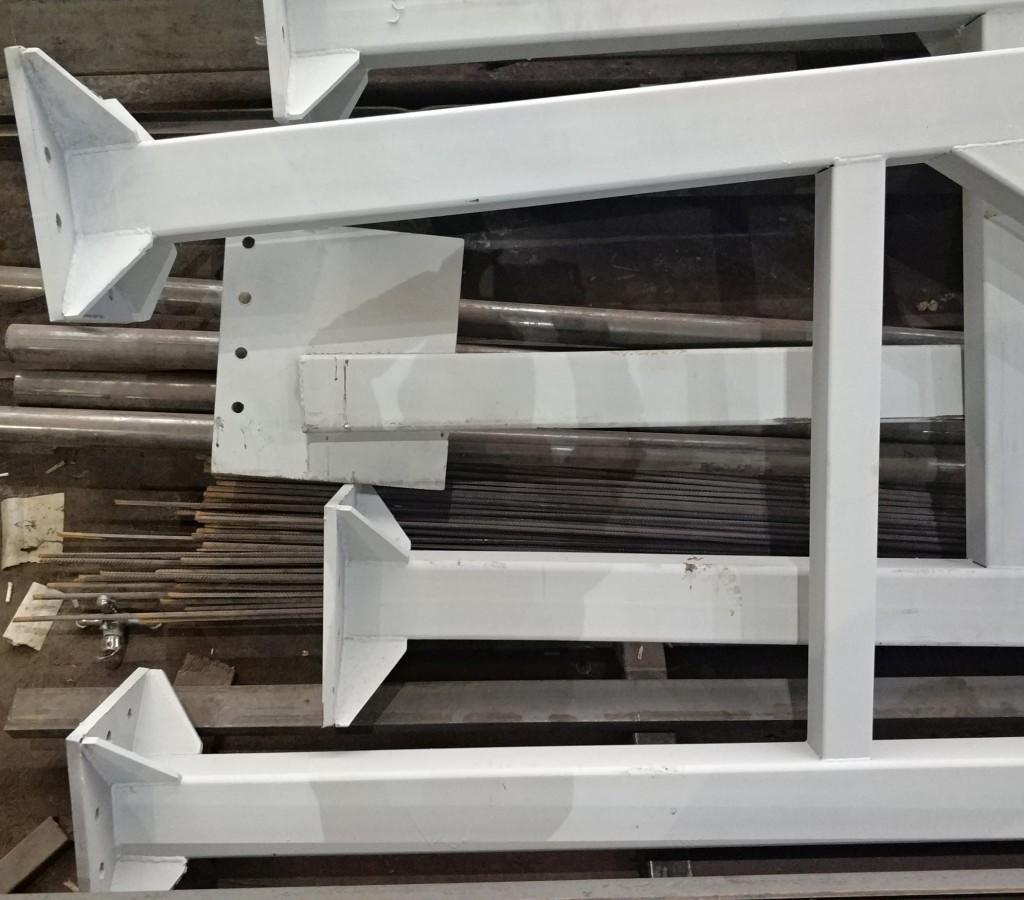

Пятки вырезаны из листа толщиной 16 мм, из-под плазмы они выходили сразу с отверстиями. Усиливающие косынки также изготовлены плазменной резкой из листа t=8 мм.
