Изготовление винтовых металлических лестниц из металла

Винтовая лестница - наиболее сложный тип лестницы, который встречается на практике. Она компактна, красива и элегантна, но при этом ее разработка и монтаж требуют намного больше внимания, чем классическая маршевая лестница.

Действительно, решение об установке винтовой лестницы из металла принимается по одной из 2-х причин:

  • Ограниченность пространства.

    В случае, когда нет возможности установить полноценную маршевую лестницу, винтовая компоновка является, по сути, безальтернативным решением, ведь для монтажа винтовых лестниц из металла достаточно площади всего в 1,5 м2.

  • Дизайнерские требования.

    Необходимость установки винтовой лестницы может быть продиктована и общей концепцией дизайна помещения. В самом деле, металлические винтовые лестницы, при должном подходе к проектированию и, что особенно важно, изготовлению, смотрятся очень эффектно и придают интерьеру совершенно особый вид.

Именно по этим двум причинам, металлическая винтовая лестница чаще всего устанавливается для подъема на второй этаж в частных домах с ограниченной площадью или популярных ныне многоуровневых квартирах.

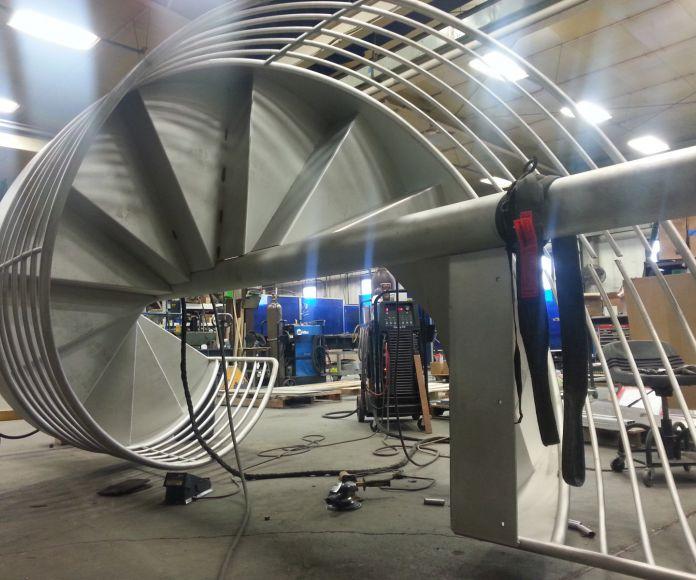

Изготовление винтовой металлической лестницы

В процессе проектирования, производства и изготовления металлической винтовой лестницы стоит придерживаться нескольких важных правил, которые гарантируют безопасность и удобство использования конструкции.

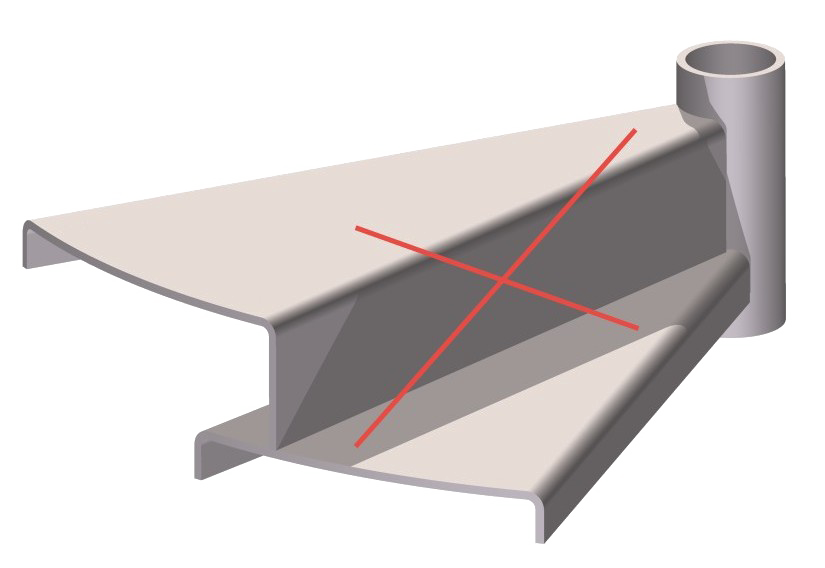

1. Ступени без внутренней кромки

В целях безопасности рекомендуется изготавливать винтовые лестницы без внутренней вертикальной кромки, т.к. ее наличие увеличивает вероятность соскальзывания при подъеме, особенно, по узкой части проступни, а это снижает эксплуатационную привлекательность винтовой лестницы из металла.

Схема ступени без внутренней кромки

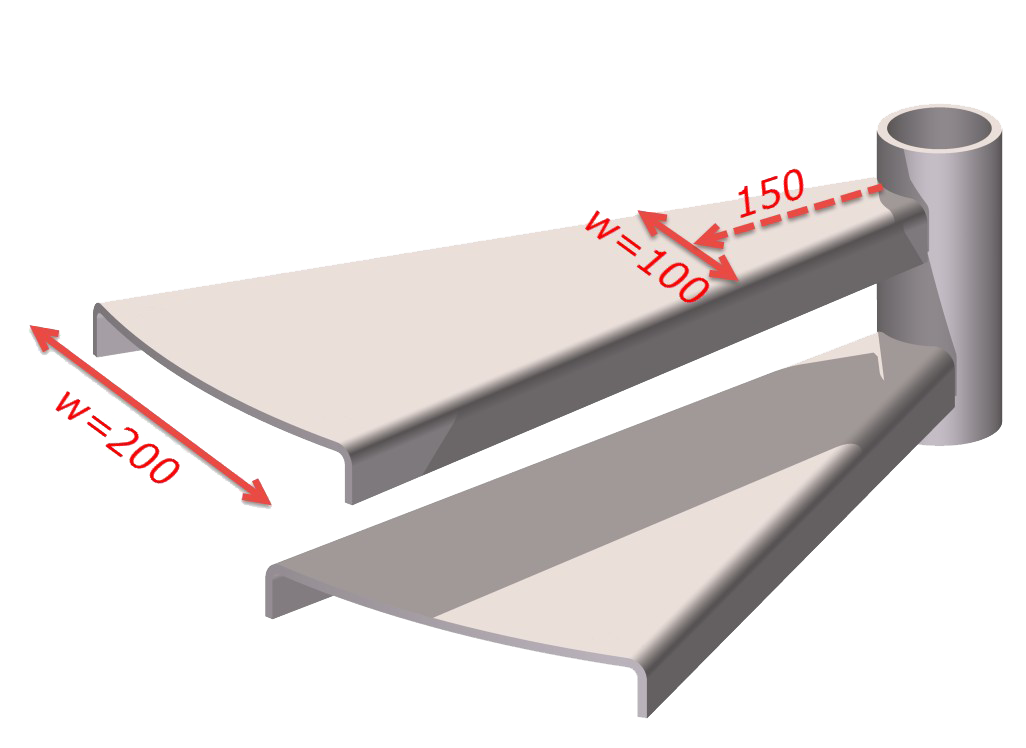

2. Оптимальные размеры ступеней

Линия движения по лестнице располагается на расстоянии 2/3 от длины ступеней, и в этом месте ширина должна быть минимум 15 см. Как правило, ширина ступени на краю должна быть равна не менее 20 см, а на расстоянии 15 см от центральной опоры - не менее 10 см.

Оптимальные размеры ступеней

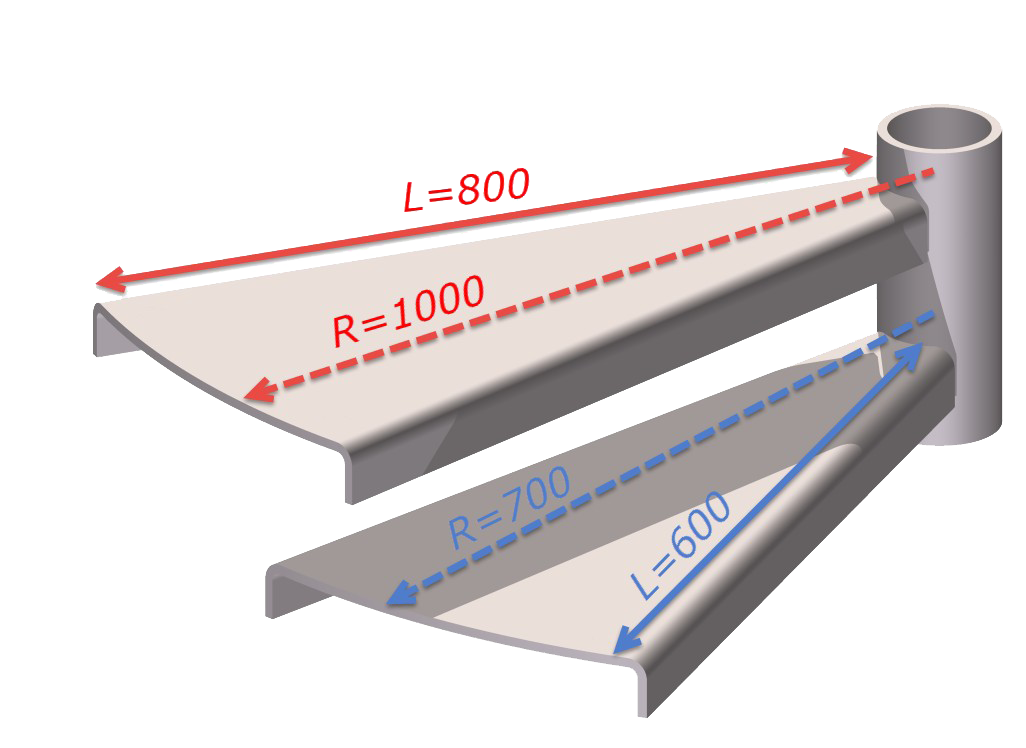

3. Длина ступеней

Этот размер зависит от назначения и частоты использования винтовой лестницы. Часто принимают длину равную 80 см при диаметре лестницы 2 м. Если же пространство ограничено и лестница эксплуатируется не очень интенсивно, то можно ограничиться длиной ступеней 60 см при диаметре 1,5 м.

Длина ступеней

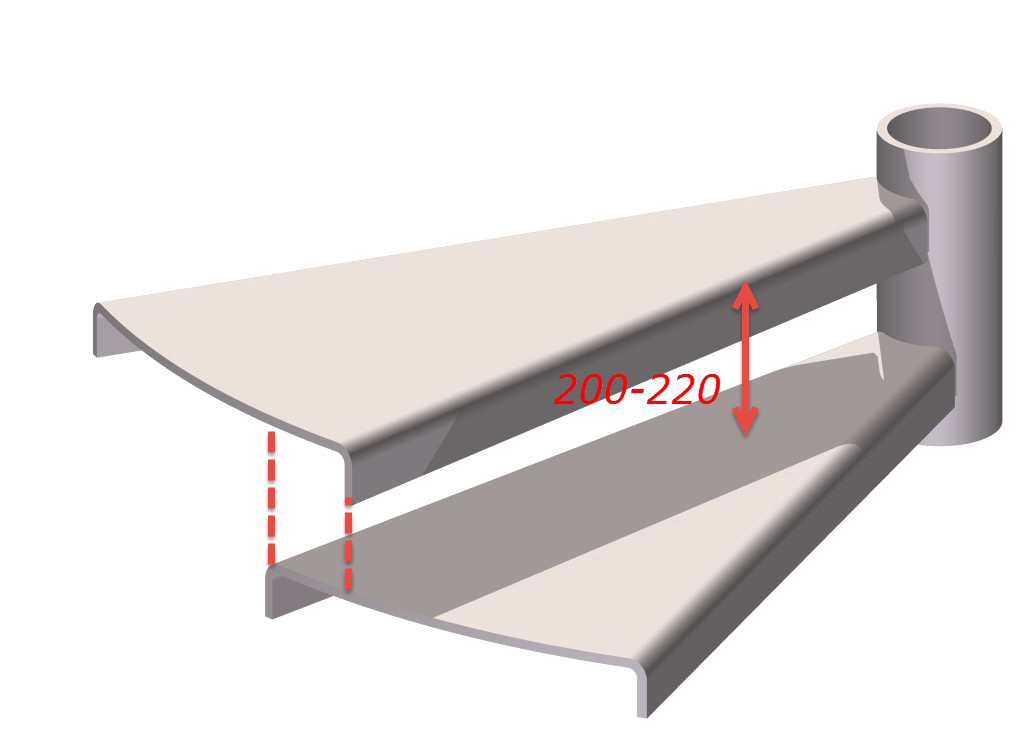

4. Количество ступеней и высота марша

Требуемое количество ступеней винтовой лестницы получается путем деления высоты лестницы на высоту шага (обычно 20-22 см с учетом их толщины). Стоит иметь ввиду, что для безопасности они должны монтироваться с нахлестом друг на другом, величина которого составляет 2-3 см.

Количество ступеней и высота марша

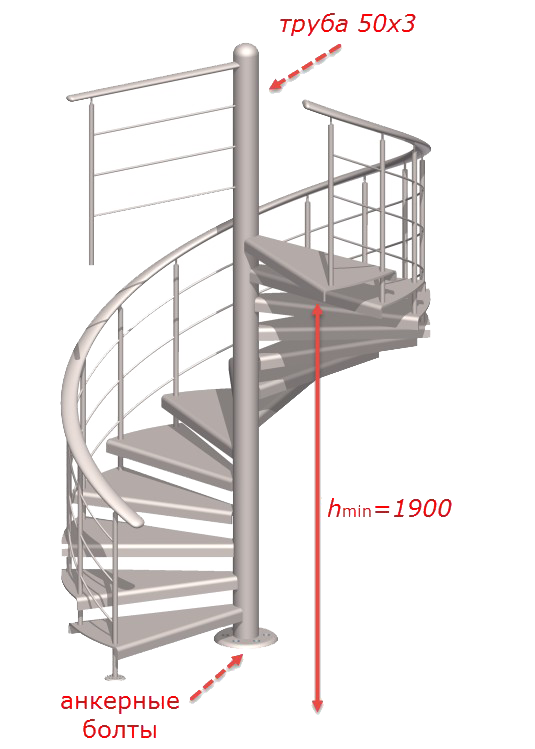

Схема лестницы

5. Расстояние между витками

Проектируя металлическую винтовую лестницу, разработчику стоит иметь ввиду, чтобы расстояние между двумя витками гарантировало возможность свободного передвижения человека среднего роста - около 190 см.

6. Центральная опора

Центральная опора воспринимает всю нагрузку и передает ее на пол, поэтому она должна быть очень прочной. С этой точки зрения толстостенная круглая металлическая труба диаметром 50 см и более является оптимальным выбором.

7. Крепление к полу

Для крепления к полу винтовой лестницы лучше всего использовать анкерные болты - они обеспечивают высокую прочность соединения при относительной простоте монтажа.

8. Стойки перил

На винтовые лестницы из металла целесообразно устанавливать легкие перильные ограждения - они подчеркивают легкость и элегантность висящей в воздухе конструкции. Стойки перил крепятся к самим ступеням, причем предпочтительно крепить стойку сразу к двум проступням - такое решение за счет дополнительного скрепления ступеней между собой положительным образом сказывается на жесткости всей конструкции.

По вопросам изготовления металлокаркаса винтовой лестницы смело обращайтесь в нашу компания - мы уже изготовили немало подобных конструкций и готовы выполнить проект практически любой сложности.

Продукция

Винтовая лестница на крышу

Винтовые лестницы отличаются особой элегантностью и придают интерьеру свой специфический шарм. Выбор нержавейки в качестве материала для такой лестницы объясняется, в первую очередь, долговечностью получаемого изделия и эстетическими качествами самого материала.

Изготовление таких лестниц, тем более с применением нержавеющей стали, требует технологичного оборудования и высокой квалификации рабочих. ООО "ИнТехПром" обладает всеми этим условиями, позволяющими удовлетворить запросы самого взыскательного клиента!

от 21 000 руб.
подробнее

Лестница винтовая на второй этаж

Винтовая лестница на второй этаж. Это наше типовое решение, которое мы предлагаем большинству заказчиков. Оно сбалансировано по цене и качеству. Сам каркас лестницы и подступенки изготавливаются из черного металла, ступени выполнены из дерева, а для перил используется полированная нержавейка.

Данный конкретный экземпляр проектировался и изготавливался для помещения шоурума автосалона в Москве. Высота лестницы - 3200 мм, угол поворота лестницы 270 градусов, радиус лестницы - 1100 мм.

от 90 000 руб.
подробнее

Варианты закрепления ступеней на опорной трубе

На процесс изготовления каркаса винтовой лестницы из металла существенное влияние оказывает то, как ступени крепятся к опорной трубе (это будет влиять и на качество и цену в том числе, разумеется). В предлагаемых нами проектах мы в используем 2 различных варианта закрепления ступеней на опорной трубе, которые видоизменяют в некоторой степени всю конструкцию винтовой лестницы.

Консольное защемление

Консольное защемление ступеней на внутреннем столбе.

Наиболее распространенный вариант - простой и сравнительно недорогой.

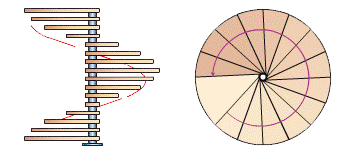

Консольное опирание

Консольное опирание ступеней на внутреннем столбе.

Нетиповой, более сложный, но в то же время изящный способ закрепления винтовой лестницы из металла .

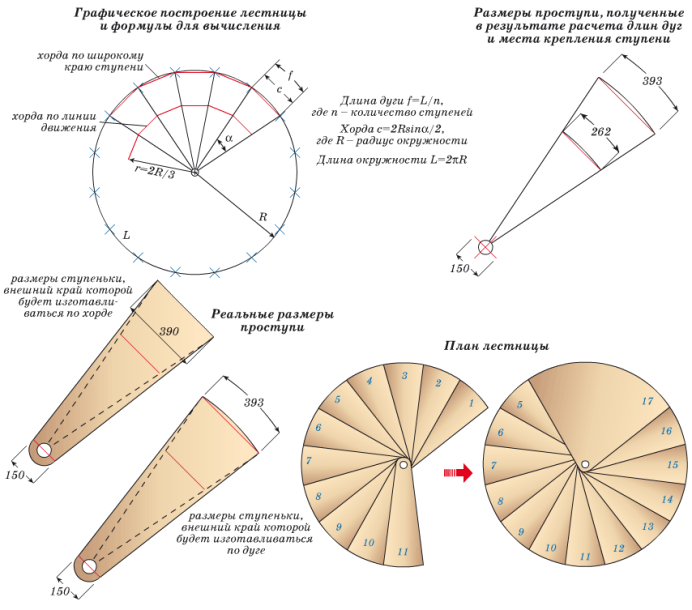

Общие принципы расчета ступеней металлической винтовой лестницы приведены на следующей весьма удобной схеме.

Консольное опирание

Виды винтовых лестниц из металла

Эти винтовые лестницы отличаются типом несущих конструкций. Существуют следующие виды винтовых лестниц из металла:

  • на косоурах – мощных несущих балках из конструкционной стали;
  • на больцах (надежных болтах, выдерживающих большие нагрузки);
  • на спиральных тетивах из смоделированного нужным образом металлического листа или фермы из металлических профилей;
  • на центральной стойке (столбе, колонне).

Винтовые металлические лестницы, ведущие на второй этаж или чердак дома (дачи) бывают сборными и цельными (фиксированными). Второй вариант ускоряет и облегчает монтаж металлической конструкции. В соответствии с типом несущей конструкции ступени крепятся на:

  • стены и центральный столб;
  • опорную стойку;
  • спиральные тетивы (ограждения).

Наиболее удобны и практичны модели с опорной стойкой. Ее сечение зависит от высоты металлической конструкции (диаметр – от 50 см). Этот параметр отражается на ширине узкой части ступеней (они могут защемляться в стойке или опираться на нее).

Цена на изготовление винтовых лестниц из металла зависит от ее габаритов и особенностей исполнения. В большинстве случаев ступени образуют круглый виток, но могут быть спроектированы и многоугольные конструкции (поворот выполняется не плавно, а под углом, при этом сохраняется строгая геометрия). Многоугольные конструкции размещаются возле стены, тогда как круглые винтовые лестницы могут устанавливаться и в центре помещения.

Преимущества

Винтовые лестницы из металла экономят не только пространство, но и материалы. Соответственно, стоимость их обычно ниже, чем у маршевых лестниц с прямым подъемом. Обустроить изящно изогнутую конструкцию можно на небольшом "пятачке" – достаточно около полутора метров. Уклон не превышает 45 градусов, что обеспечивает комфорт при подъеме. Благодаря разнообразному исполнению эта конструкция становится акцентным элементом интерьера. Металлокаркас винтовой лестницы может отделываться деревом (плиткой).

Цена металлического каркаса винтовой лестницы

Каркас предполагает полную и частичную облицовку деревом

Технические характеристики:Труба (диаметр): 100 мм

Ступени – профильная труба: 50х50 мм

Разворот: 270°

Максимальная единовременная нагрузка: 500 кг

В стоимость включено: замер, проектирование, изготовление, монтаж, покраска, материал.

Форма каркаса Цена металлического каркаса винтовой лестницы

Металлическая винтовая лестница из профильной трубы

от 89 250 руб.

Металлическая винтовая лестница из листа металла и профильной трубы

от 162 750 руб.

Монтаж

Компания "ИнТехПром" предлагает весь комплекс услуг:

  • разработку чертежа металлоконструкции;
  • ее изготовление и производство;
  • выполнение монтажных работ.

Использование гибочного оборудования с ЧПУ гарантирует точное соответствие проектным чертежам. Вы можете купить винтовую лестницу в Москве и ближайшем Подмосковье – мы располагаем собственным автопарком для доставки металлоконструкций. Особенность монтажного процесса зависит от конструкции винтовой лестницы – специалисты компании выполнят работу оперативно и качественно.
