Забежные лестницы

Забежные лестницы в последнее время очень и очень популярны. В подобных конструкцих при организации доступа на второй этаж отказываются от промежуточной переходной площадки, а вместо нее устанавливают так называемые забежные ступени. Такое решение позволяет существенно сократить длину лестничной клетки. Кроме того, такая лестница, особенно если в ее основании лежит хорошо продуманный и качественно сваренный металлокаркас, получается легкой и "воздушной" - именно такие требования мы все чаще и чаще слышим от своих заказчиков. И именно забежной лестница из металла, благодаря особенностям своего конструктива, позволяет удовлетворить всем этим требованиям.

Итак, основные преимущества лестниц с забежными ступенями:

  • компактность - они занимают куда меньше места, чем прямые маршевые лестницы или же лестницы с переходными площадками,
  • привлекательный внешний вид - они очень элегантны,
  • удобство эксплуатации - в этом аспекте забежные лестницы из металла или дерева не так сильно уступают классическим прямым маршевым лестницам, но значительно превосходят винтовые лестницы.

Металлические лестницы с забежными ступенями

Наша специализация - забежные металлические лестницы. В подавляющем большинстве случаев заказчику требуется изготовить металлокаркас забежной лестницы, который в дальнейшем отделывается деревом. По крайней мере в нашей практике мы ни разу не сталкивались с подобной лестницей, выполненной исключительно из металла без применения других материалов. Металлокаркас может быть покрыт грунтом, эмалью или порошковой краской. Конструкция косоура при этом может быть самой разной: прямой лист, Z-образный из листа или профильных труб, швеллер и проч. Как правило, клиенты выбирают для забежных лестниц Z-образные косоуры из квадратных труб - они самые стильные.

Расчет металлокаркаса забежной лестницы

Перед тем как разобраться с проектированием металлической забежной лестницы введем понятие линии хода. Итак, линией хода называется воображаемая линия, находящаяся в 300-500 мм от основного поручня лестницы, вдоль которой движется человек при перемещении по лестнице. Вообще, любой человек не в состоянии держаться строго по ней, всегда будут отклонения вправо или влево, поэтому чем шире линия хода, тем комфортней и безопасней будет конструкция лестницы. Так вот, на забежных ступенях линия хода получается существенно зауженной, т.к. такая ступень с одной стороны получается слишком узкой, а с другой - слишком широкой для комфортного шага (см. рисунок). Поэтому существуют 2 принципиальных схемы расчета лестницы с забежными ступенями: "простой" и "сложный". На самом деле их несколько больше, но мы не будем углубляться в детали, а расскажем, как все происходит на практике на самом деле.

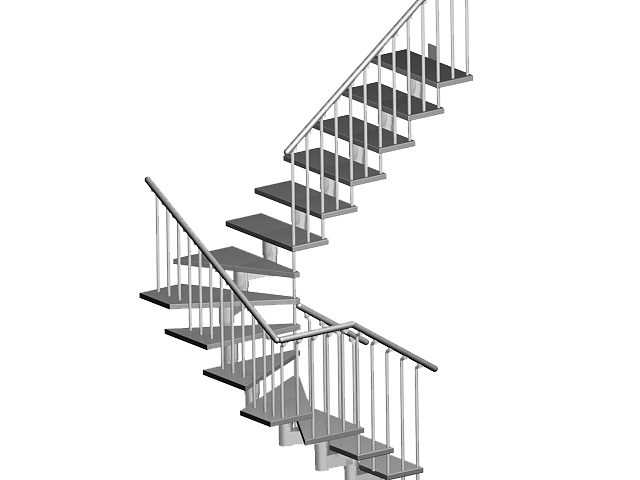

Проект забежной лестницы из металла

Дизайн-проект забежной лестницы из металла

"Простой" метода расчет

Этот метод подразумевает самое обычное угловое деление забежных ступеней из центра. Такой подход элементарен, при это лестница выглядит достаточно симпатично, занимает минимум места, но страдает ширина линии хода - она получается зауженной. На самом деле, именно такой принцип чаще всего и используется на практике, т.к. заказчики всегда хотят, чтобы лестница занимала минимум места, и готовы жертвовать ее эксплуатационными характеристиками.

Схема лестницы с зауженной линией хода

Схема лестницы с зауженной линией хода

Схема лестницы с расширенной линией хода

Схема лестницы с зауженной линией хода

"Сложный" метода расчет

Проблему ширина линии хода можно избежать, если скосить несколько ступеней перед точкой поворота и после нее, как бы начиная "забег" несколько раньше. При таком подходе минимальная ширина забежных ступеней увеличивается за счет уменьшения размеров прямых ступеней, т.е. их скоса. При таком подходе забежная лестница из металла получается более удобной, удается удовлетворить требованию по минимальному размеру узкого конца не менее 100 мм, но при этом она занимает больше места. Но самое главное, когда мы показываем эскиз такой лестницы нашим заказчикам, их смущают такие скосы, говорят, что выглядит такая конструкци "неестественно".

Для проектирования "правильной" металлической забежной лестницы существуют несколько методов:

  • метод пропорций,
  • метод окружностей,
  • угловой метод.

Все эти подходы похожи и дают более менее одинаковый результат, поэтому рассмотрим для примера метод пропорций.

Проектирование металлической забежной лестницы с поворотом на 90 градусов

Пусть нам необходимо установить лестницу с забежными ступенями с поворотом на 90°, ширина лестницы равна L, ширина прямых ступеней b. Ниже показана схема проектирования двух вариантов такой лестницы.

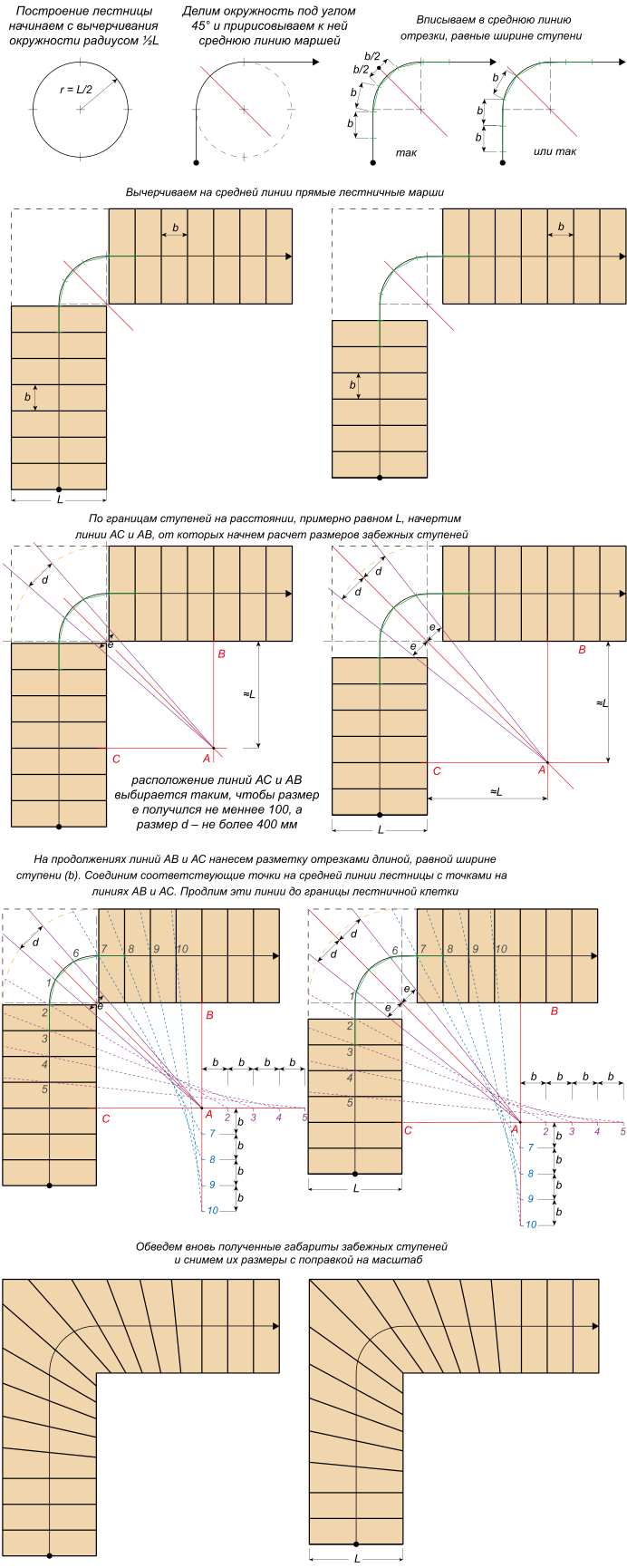

Схема забежной лестницы с поворотом на 90°

На схеме показаны 2 варианта лестницы для одних и тех же габаритов с двумя разными конструктивами угловый ступеней: большой центральной или двумя симметричными. Какой вариант выбрать - дело вкуса, обе схему буду максимально удобны и надежны.
